Источник бесперебойного питания

124

100

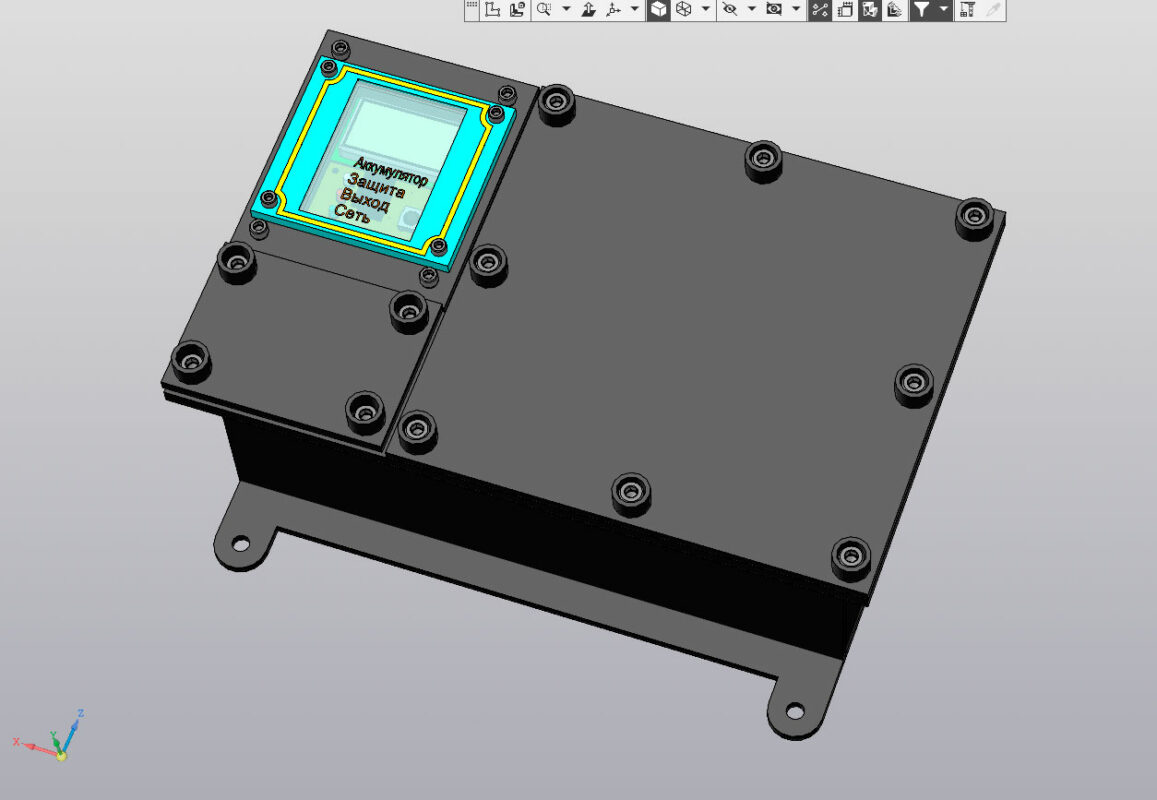

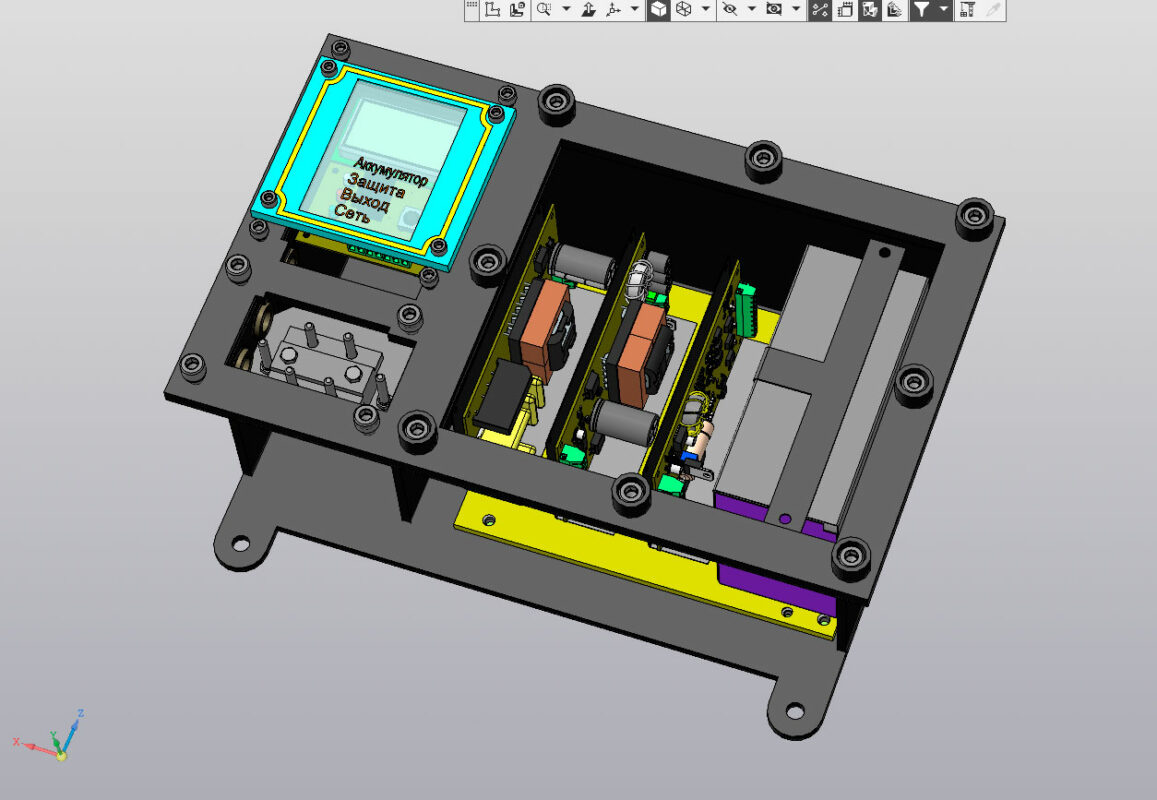

3D модель Источник бесперебойного питания

Источник электропитания, обеспечивающий при кратковременном отключении основного источника мощности питания, а также защиту от помех в сети основного источника. Габариты 300 х 388 х 133. Аккумулятор Liitokala5000mAh, Плата StepUp, Плата Charger, Плата Protect, Плата display.

3D Модели бесперебойник источник питания

Автор

kappaman

Дата

17.03.2021

Язык

Русский

Состав

Папка с 3D моделями и 3D сборкой

Софт

КОМПАС-3D 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Источник БЕСПЕРЕБОЙНОГО ПИТАНИЯ
- Втулка м6.m3d
- КРЫШКА Б.m3d
- СТЕНКА 2.m3d
- ИБП 01.004 - Стенка торцевая.cdw
- КОРПУС В СБОРЕ.cdw
- ПЕРЕГОРОДКА2.m3d
- ИБП 01.003 - Стенка торцевая 2.cdw
- ИБП 01.005 - Фланец.cdw
- КРЫШКА М.m3d
- ИБП 02.000 СБ - Крышка большая. Сборочный чертеж.cdw
- ИБП 01.009 - Скоба большая.cdw
- ИБП 03.003 - Поликарбонат - окно.cdw
- ИБП 01.008 - Скоба малая.cdw
- Сборка ккышка б — корпус.a3d
- СТЕНКА ТОРЦ..m3d
- Фланец.m3d
- Кабельный ввод латунный R5BCM16.m3d
- ИБП 01.011 - Перегородка..cdw
- ИБП 03.002 - Накладка крышки.cdw
- ИБП 00.005 - Лист 1 аккумулятора.cdw
- ИБП 00.002 - Пластина монтажная.cdw
- ИБП 03.000 СБ - Сборка крышка М.a3d
- ИБП 01.001 - Стенка задняя..cdw
- СТЕНКА 1.m3d
- Деталь — копия.m3d
- ИБП 00.004 - Скоба.cdw
- ИБП 03.000 СБ - Сборка крышка М.cdw
- Спецификация корпус.spw
- Спецификация крыш М.spw
- ИБП 00.003 - Лист монтажный.cdw
- Сборка Стенка.a3d
- ФТОРОПЛАСТ 10.m3d
- ИБП 01.002 - Стенка.cdw
- Thumbs.db
- ИБП 01.007 - Перегородка 2.cdw
- Деталь.m3d
- под стекло.m3d
- кроншт б.m3d
- ИБП 03.001 - Крышка М.cdw
- Плексиглас
  - Плексиглас ибп.m3d
- ИБП 02.002 - Крышка 2.cdw
- Корпус в сборе.a3d
- Источник безперебойного питания. Сборочный чертеж.cdw
- Сборка полностью.a3d
- Спецификация.spw
- ИБП 01.006 - Перегородка 1.cdw
- Сборка ккышка б.a3d
- труба.m3d
- кроншт м.m3d
- макет
  - Сборка МАКЕТ.a3d.cdw
  - ИБП 00.005 - Лист 1 аккумулятора.cdw
  - втулка 5.m3d
  - короб1.m3d
  - батарея.m3d
  - ИБП 00.007 - Втулка пластиковая.cdw
  - батарея
    - батарея.m3d
    - Сборка.a3d
  - лист 2 аккумулятора.cdw
  - Сборка МАКЕТ.a3d
  - Деталь платы.m3d
  - хомут.m3d
  - короб2.m3d
- ИБП 02.001 - Крышка 1.cdw
- ввод.m3d
- ИБП 00.001 - Плита фторопластовая.cdw
- поликарбонат.m3d
- СТЕНКА ЗАДНЯЯ.m3d
- КРЫШКА Б — копия.m3d
- Спецификация крышка Б.spw
- ИБП 02.003 - Втулка защитная.cdw
- СТЕНКА ТОРЦ. — копия.m3d
- ИБП
  - Фрагмент.frw
  - soic-8_150mil.m3d
  - Board_StepUp.m3d
  - pxc_1897694_00_EMKDS-1-5-2-5-08_3D.m3d
  - display.step
  - Charger.step
  - pxc_1729199_07_MKDSN-1-5-9-5-08_3D.m3d
  - led-5r_blue.m3d
  - var-5x2_9x4.m3d
  - res_1206.m3d
  - cap_1206.m3d
  - Board_display.m3d
  - StepUp.a3d
  - display.a3d
  - B100G.m3d
  - Charger.a3d
  - smb.m3d
  - led(bi)-5r.m3d
  - 3D
    - StepUp
      - cap-12.7_16.7x3.m3d
      - soic-8_150mil.m3d
      - Board_StepUp.m3d
      - pxc_1897694_00_EMKDS-1-5-2-5-08_3D.m3d
      - cappr-7.5_18.5h34.m3d
      - indm_2.1x1.6.m3d
      - to263-3v_15x10x2.54.m3d
      - do-35_4.2x2.m3d
      - cappr-5_10h10.5.m3d
      - smc.m3d
      - res-20.32_15.2x5.1.m3d
      - res-10.35_6.8x2.8.m3d
      - res_1206.m3d
      - cap_1206.m3d
      - StepUp.a3d
      - do-41.m3d
      - res_2512.m3d
      - STEP-WE-LLCR-ETD34-rev1.m3d
      - pxc_1897704_00_EMKDS-1-5-3-5-08_3D.m3d
      - StepUp.step
      - dip-4.m3d
      - to252-3_10x6.6x4.6.m3d
      - capae-4.3x4.3h5.4.m3d
      - dsi32.m3d
      - we-hcf_2013.m3d
      - apt3216.m3d
      - cappr-3.5_8.5h12.m3d
      - sop-8_10.3x2.54.m3d
    - Charger
      - soic-8_150mil.m3d
      - to252-3v_9.6x6.6x2.3.m3d
      - cappr-7.5_18.5h34.m3d
      - to263-3v_15x10x2.54.m3d
      - do-35_4.2x2.m3d
      - dip-14.m3d
      - Charger.step
      - to-220.m3d
      - sot23.m3d
      - res_1206.m3d
      - res_2512.m3d
      - Charger.a3d
      - cappr-5_10.5h14.m3d
      - STEP-WE-LLCR-ETD34-rev1.m3d
      - cap-10.16_11.5x3.6.m3d
      - pxc_1897704_00_EMKDS-1-5-3-5-08_3D.m3d
      - K20_wired.m3d
      - to-92.m3d
      - Board_Charger.m3d
      - dip-4.m3d
      - sma.m3d
      - dip-8.m3d
      - capae-5.3x5.3h5.5.m3d
    - Protect
      - soic-8_150mil.m3d
      - pxc_1897694_00_EMKDS-1-5-2-5-08_3D.m3d
      - indm_2.1x1.6.m3d
      - to-220.m3d
      - res-41.6_36.5x10.5.m3d
      - pxc_1729199_07_MKDSN-1-5-9-5-08_3D.m3d
      - sot23.m3d
      - to263-6_14x10.2x1.7.m3d
      - smc.m3d
      - capae-6.6x6.6h7.m3d
      - res_1206.m3d
      - cap_1206.m3d
      - К20_easy.m3d
      - to263-6_15.2x10.2x1.7.m3d
      - pxc_1897704_00_EMKDS-1-5-3-5-08_3D.m3d
      - Protect.a3d
      - Board_Protect.m3d
      - hc-49.m3d
      - dip-4.m3d
      - sma.m3d
      - to252-3_10x6.6x4.6.m3d
      - to252-3(4)_10x6.6x2.28.m3d
      - sot223-4.m3d
      - 3296w.m3d
      - qfp-48_9x9x0.5.m3d
      - res_0805.m3d
      - sod-80.m3d
      - Protect.step
  - pxc_1897704_00_EMKDS-1-5-3-5-08_3D.m3d
  - sop-4_6.5x2.54.m3d
  - StepUp.step
  - Protect.a3d
  - led-5r_red.m3d
  - Board_Charger.m3d
  - Board_Protect.m3d
  - hc-49.m3d
  - sot223-4.m3d
  - qfp-48_9x9x0.5.m3d
  - lcd-dip128-64.m3d
  - led-5r_green.m3d
  - Board_StepUp_1.m3d
  - Кнопка_тактовая_KSC341JLFS.m3d
  - StepUp_1.a3d
  - Protect.step
- ПЕРЕГОРОДКА.m3d
