АмГУ, АППиЭ,Прикладная механика, Кинематический анализ рычажных механизмов, 2011

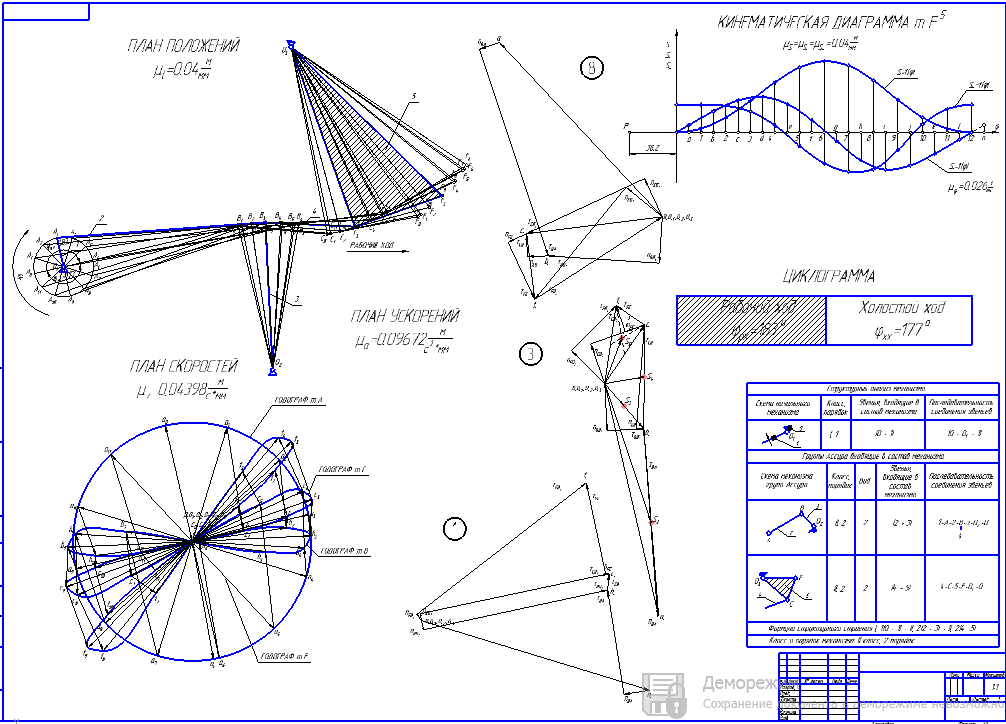

В данной работе рассматривается произведение кинематического анализа механизма щековой дробилки. Работа содержит 2 листа формата А1. Первый лист: планы скоростей,ускорений, положений и диаграмма. Второй лист Силовую нагрузку механизма и действие сил по группам Ассура. Жесткий рычаг Жуковского. Также имеется пояснительная записка. Входными данными для расчета являются:
a, м 0,60
b, м 0,650
c, м 0,250
d, м 0,700
lAB = lBC, м 0,550
lO1A, м 0,080
lO2B, м 0,350
LCF, м 0,275
lO3C = lO3F, м 0,500
Pmax, Н 4000
