Комплексная работа "Усилитель мощности"
Беларусь,2015

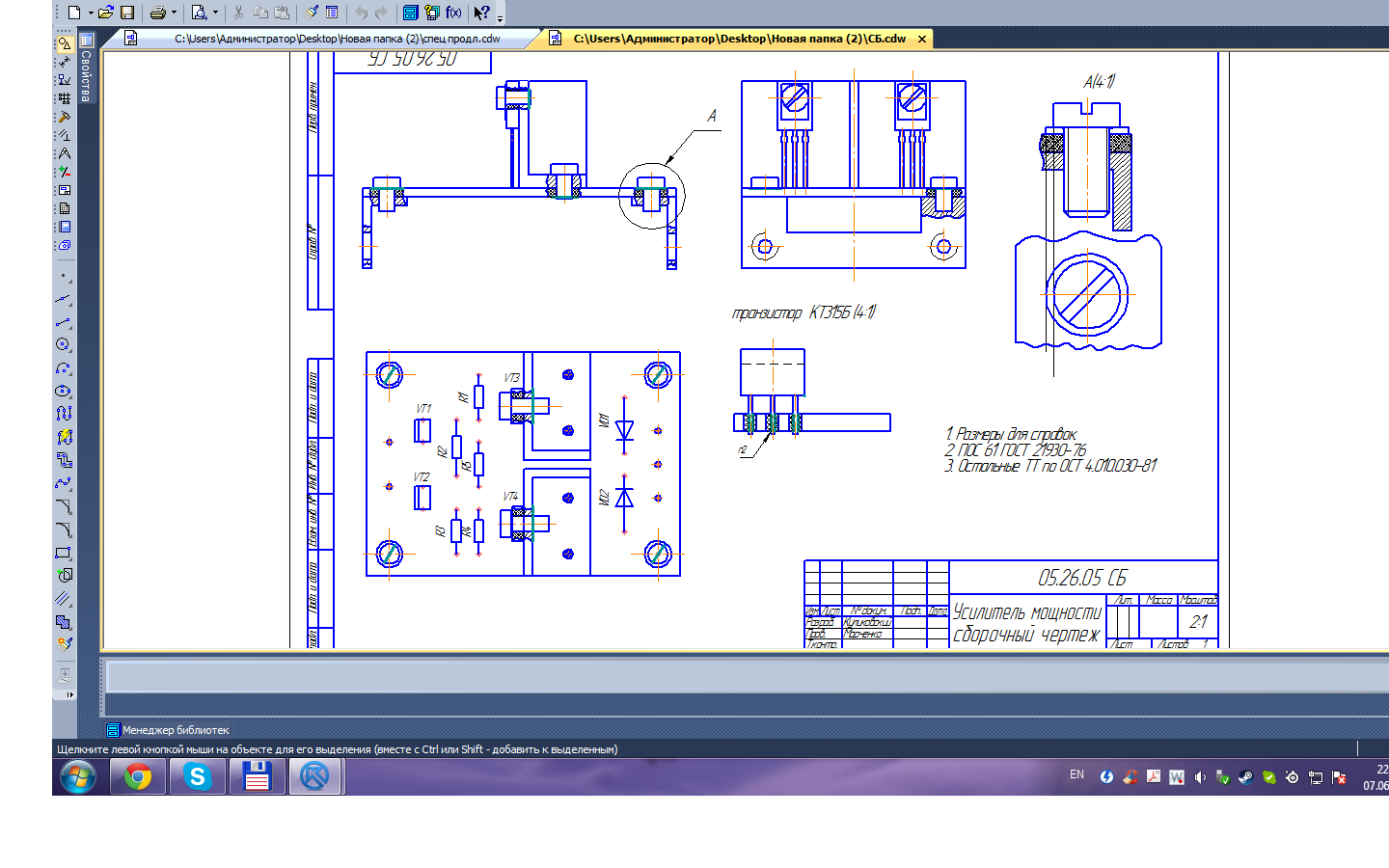

В данном проекте необходимо выполнить два вида чертежа- электросхема и сборочный чертеж. Первый чертеж-принципиальная электросхема (функциональная)- расшифровка условных обозначений условия,наглядный пример установки радиоэлементов на печатной плате. К электросхеме прилагается спецификация радиоэлементов ,установленных на этой же плате. Сборочный чертеж- 3 вида собранного усилителя мощности с упрощенными изображенями деталей; вид в масштабе 4:1 - соединение уголка и печатной платы винтовым соединением с шайбой; вид в масштабе 4:1 - пайка(установка) транзистора КТ315Б и(на) печатной(ую) платы(у) припоем ПОС 61 ГОСТ 21930-76. Так же 3 вида уголка и 3 вида радиатора.



Дата
09.06.2015
Язык
Русский
Состав
Усилитель мощности (СБ) , Электросхема ,спецификация из 2 частей, уголок (Ч), радиатор(Ч).
Софт
КОМПАС-3D 14 x32 Как открыть?
Содержимое архива
  • СБ.cdw
  • shema.cdw
  • ygolokepta.cdw
  • спецка.cdw
  • спец продл.cdw
  • radiator.cdw
