Комплектная трансформаторная станция малобюджетка

939

100

3D модель Комплектная трансформаторная станция малобюджетка

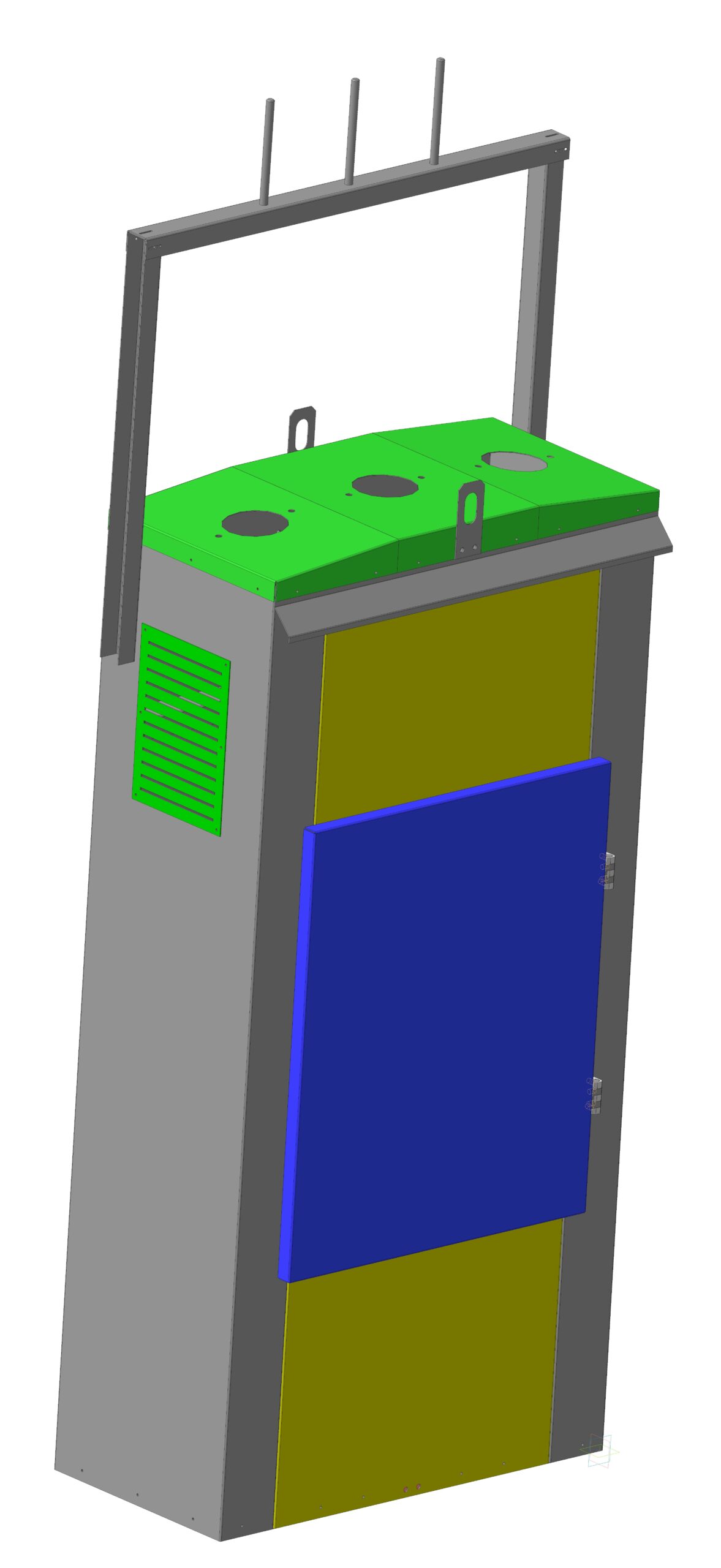

Комплектная трансформаторная станция малобюджетка. Разработанная для изготовления без сварных швов. Используя листогибочный станок, гильятину, на клепках для малого предприятия или частного дома

2D чертежи 3D Модели Комплектная трансформаторная подстанция КТП малобюджетка Подстанция электростанция

Автор

Ергали Досымов

Дата

20.09.2017

Язык

Русский

Состав

3d сборка, полная 2d деталировка

Софт

КОМПАС-3D 15 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
