План и разрез подстанции 35/10 кВ

Воронежский государственный технический университет
Кафедра электромеханики и электроснабжения
Курсовой проект по дисциплине «Электрические станции и подстанции»
на тему: «Силовая цепь районной трансформаторной подстанции»
Воронеж 2017

Исходные данные: подстанция по схеме присоединения к питающей линии проходная; связь с ближним центром питания по ВЛ 35 кВ длиной 6 км; марки провода питающей ЛЭП АС-120; выключатель питающей ЛЭП в центре питания ВВК-35Б-1000-20У1; ошиновка РУ ВН и НН - жесткая.
В данном проекте необходимо рассчитать силовую цепь районной трансформаторной подстанции. Расчеты будут проводиться путем выбора трансформаторов подстанции, элементов коммутации с линиями электропередач и потребителями. Также необходимо будет рассчитать всё оборудование подстанции входящее в силовые цепи. В результате будет получена полное представление о необходимых элементах и системах.

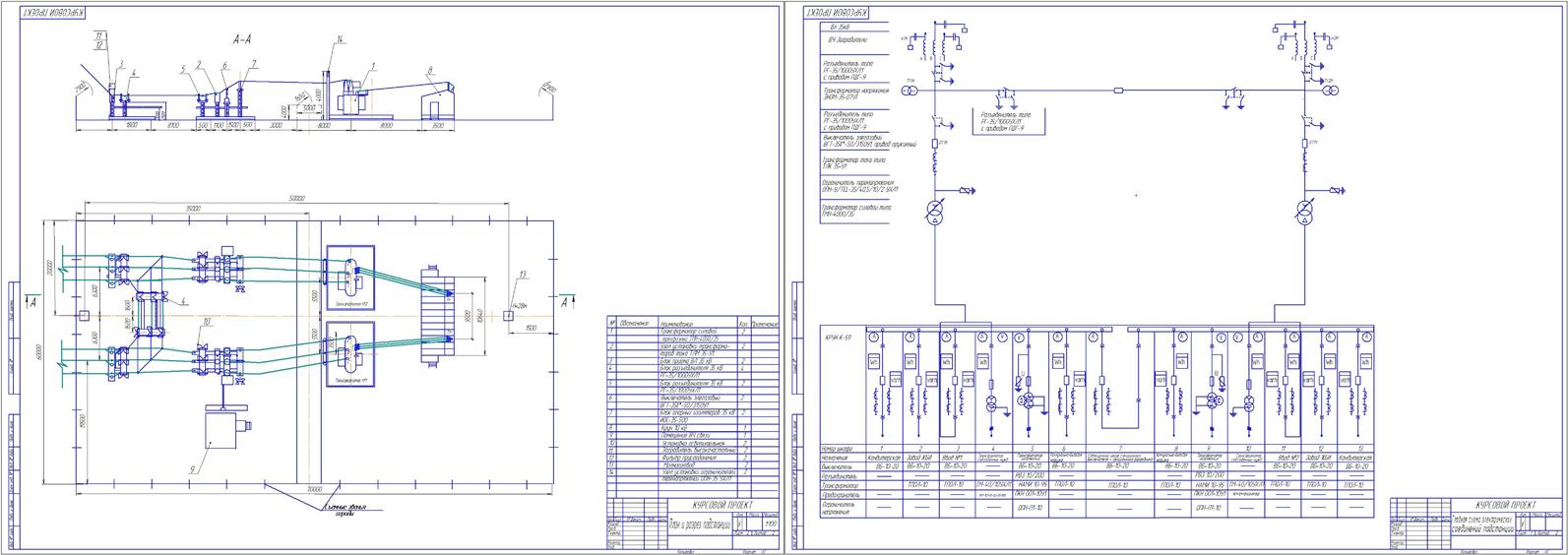

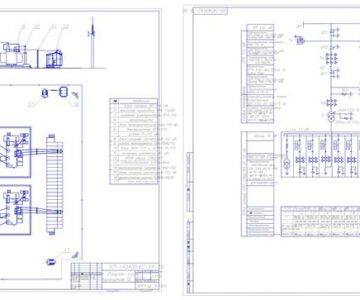

Графическая часть содержит главную схему электрических соединений подстанции, и схему плана и разреза подстанции.
Введение
1 Определение мощности силовых трансформаторов
2 Выбор и обоснование схем РУ подстанции
3 Расчет токов короткого замыкания
4 Выбор электроаппаратов и токопроводов РУ по условиям рабочего режима и проверка их по устойчивости к токам короткого замыкания
5 Выбор системы оперативного тока и расчет мощности ТСН
6 Выбор измерительных трансформаторов, приборов учета и контроля
7 Выбор конструкции и компоновки РУ
Заключение
Список литературы
