Привод высоковольтных разъединителей ПР-10

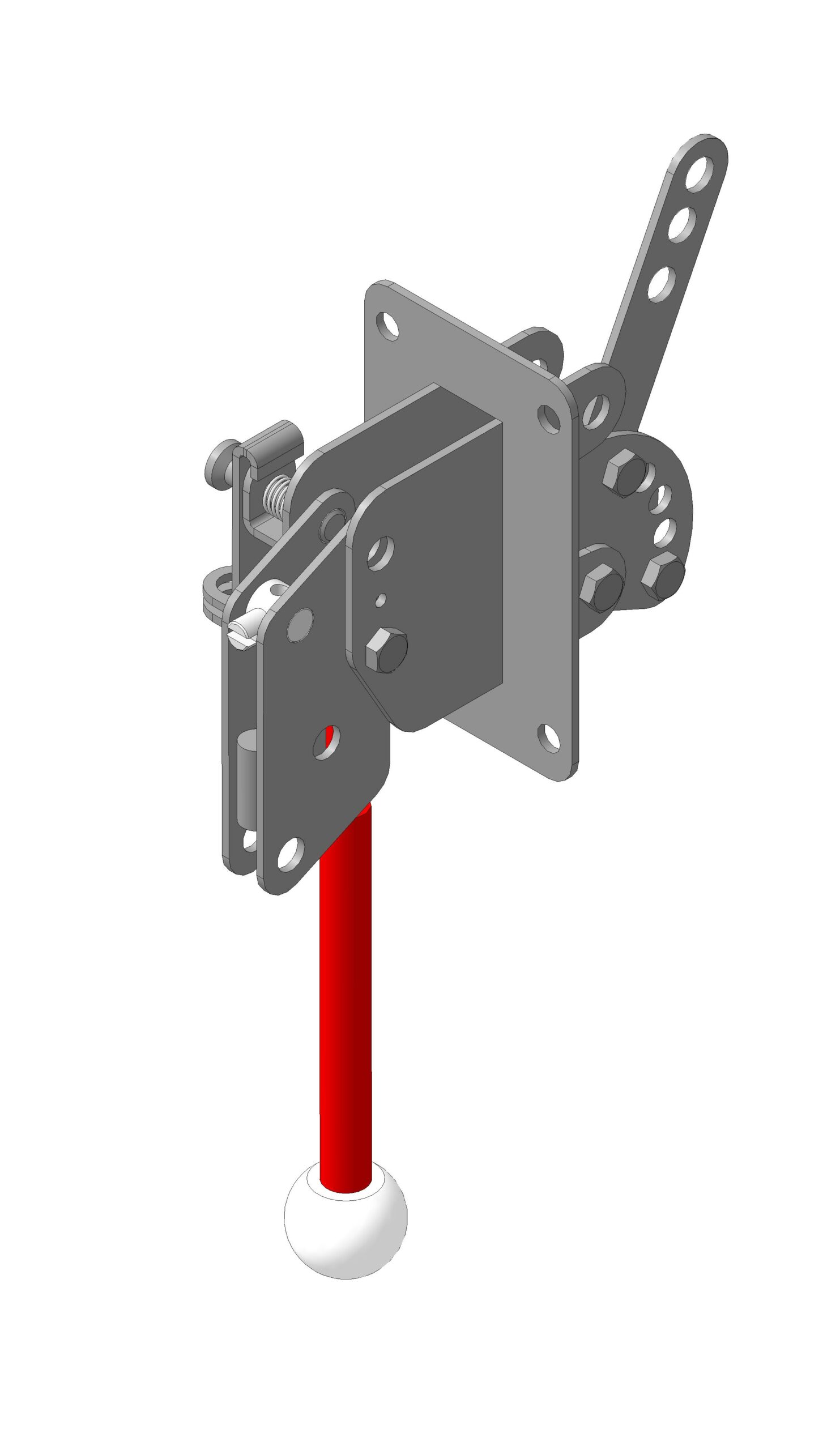

Ручной привод разъединителя ПР-10 производств Кореневского ЗНА применяется для управления главными и заземляющими ножами разъединителей серии РВ, РВЗ, РВФ, РВФЗ, заземлителей ЗР. Перемещение рукоятки возможно на угол до 150° в вертикальной плоскости. Движение рукоятки передается на ножи разъединителей с помощью тяг и угловых рычагов.

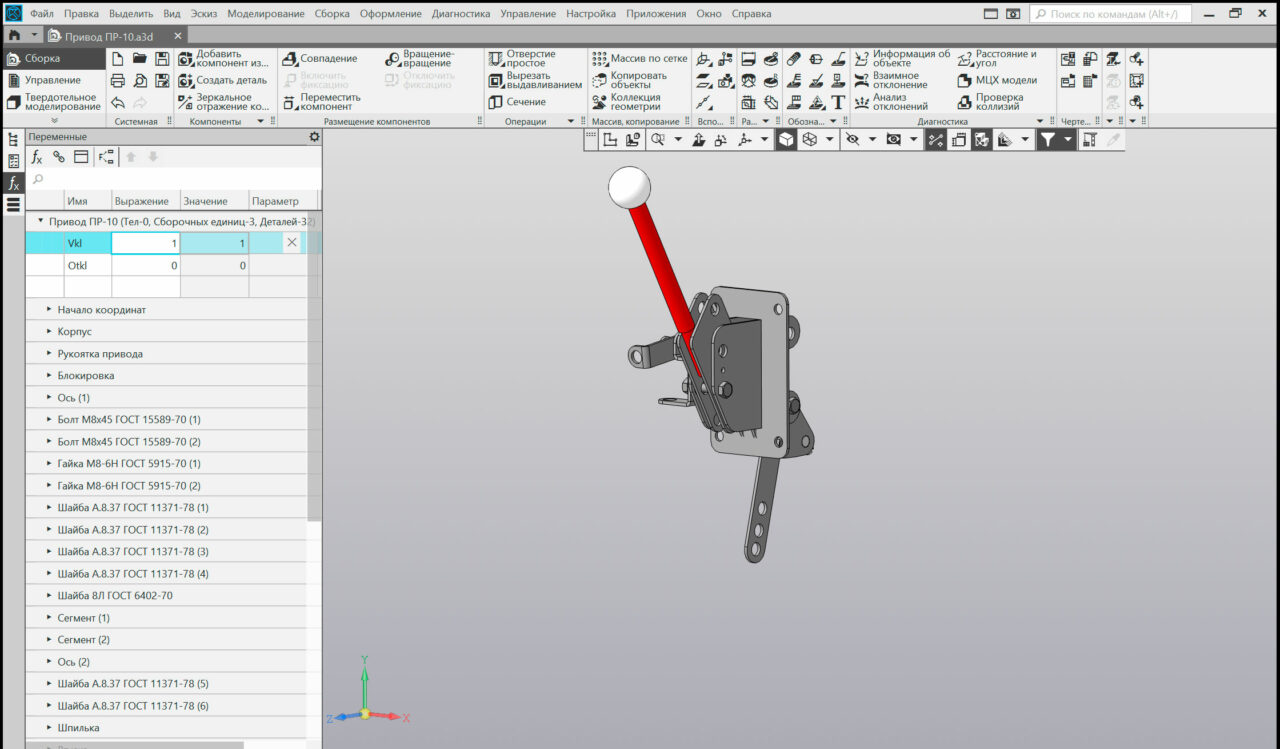

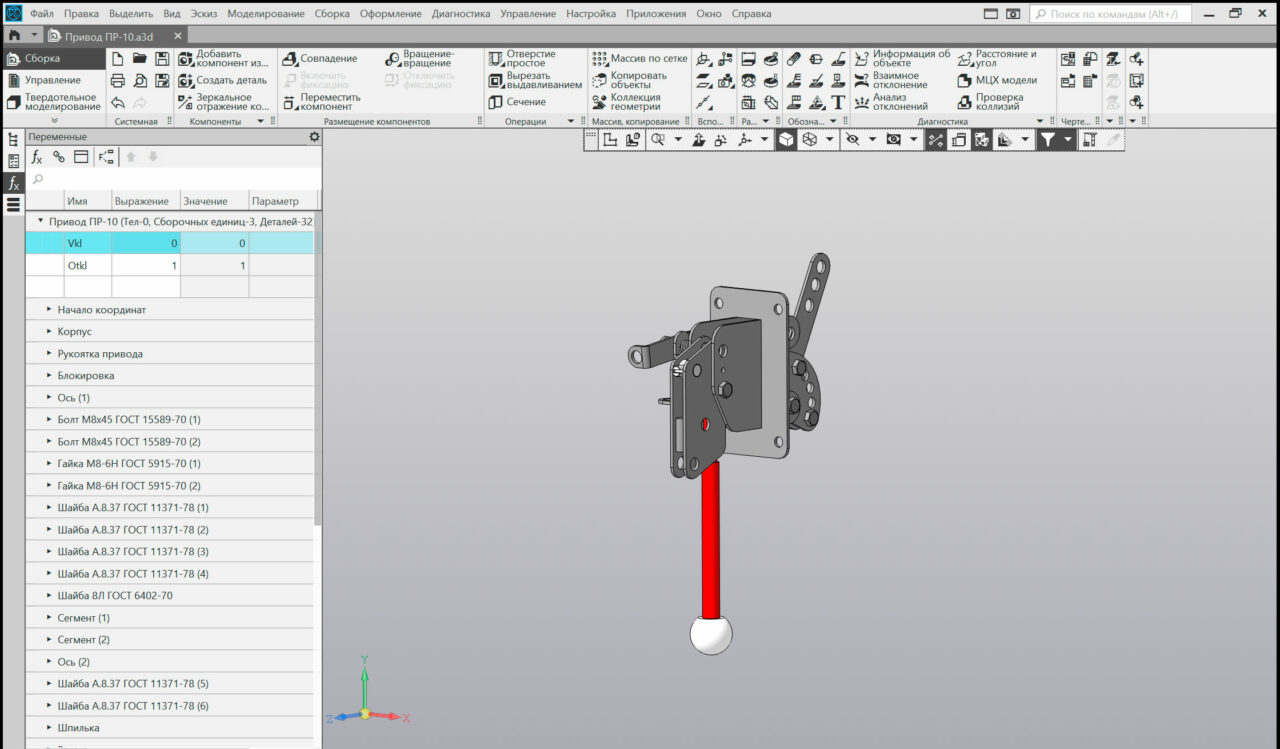

Состав: 3D cборка, деталировка, габаритный чертеж. Модель привода параметризирована. Т.е. возможно перемещение рукоятки в любом положении в вертикальной плоскости, а так же в 2 крайних положения, включено, выключено. Для работы со сборкой на панели переменных имеется 2 переменных Vkl- включено и Otkl- отключено. Для того чтобы задать то или иное положение рукоятки необходимо задать для соответствующей переменной значение 1. Значение 0 отключает то или иное положение. При включенном положении Vkl=1, Otkl=0 и наоборот. Когда обе переменных равны 0 (по умолчанию) рукоятку можно перемещать на любой угол. Язык документа

Софт: КОМПАС-3D V 15.1
