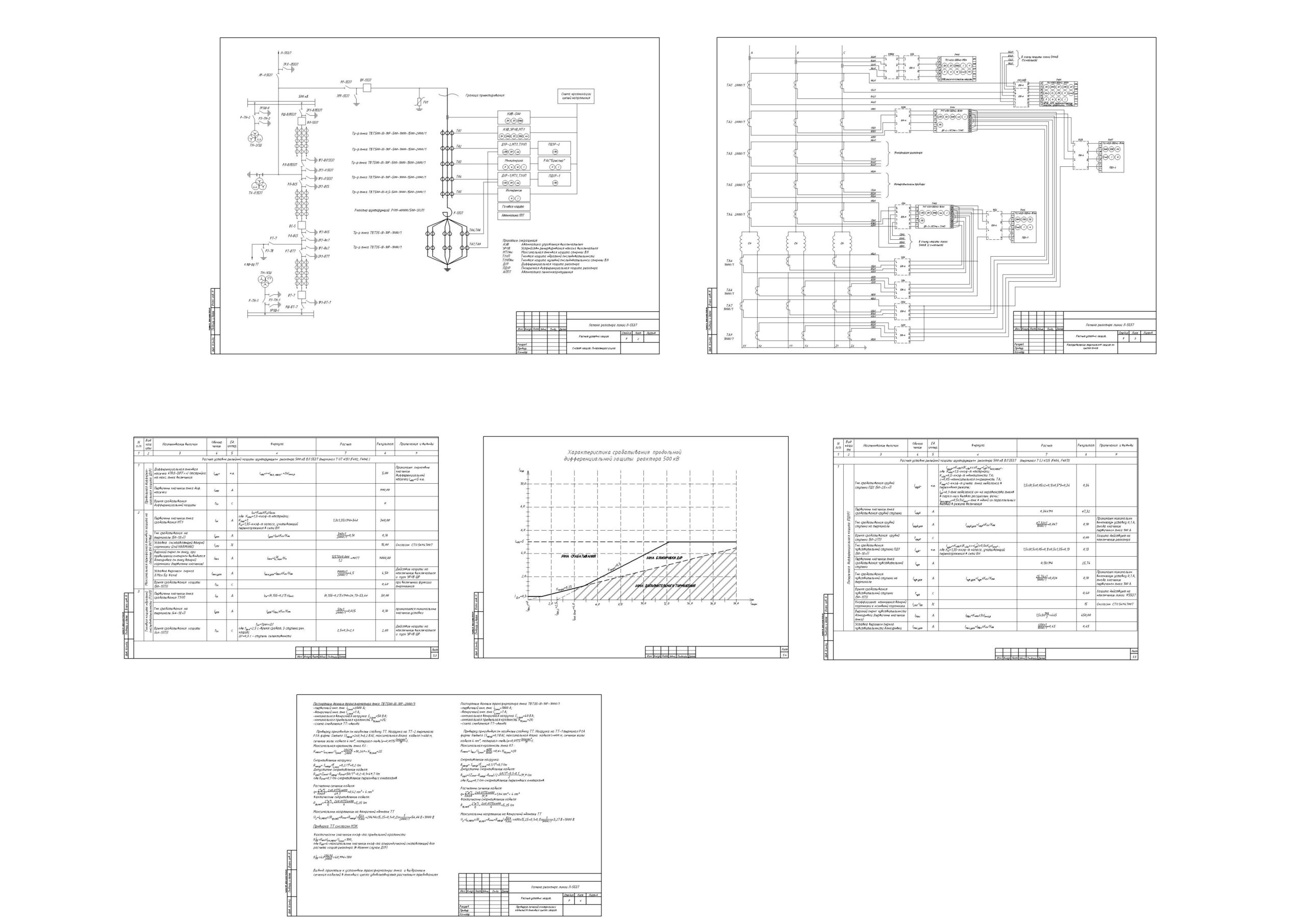

В данном проекте рассчитаны уставки релейной защиты группы однофазных шунтирующих реакторов линии 500 кВ 3хРОМ -60000/500-УХЛ1. Защиты выполнены на терминалах фирмы Siemens. В работе есть описание действия защит, схема размещения защит по цепям тока, состав защит согласно ПУЭ. Защиты представлены согласно кодам ANSI. Построена тормозная характеристика для дифзащиты реактора. Рассчитаны сечения жил в контрольных кабелях.
