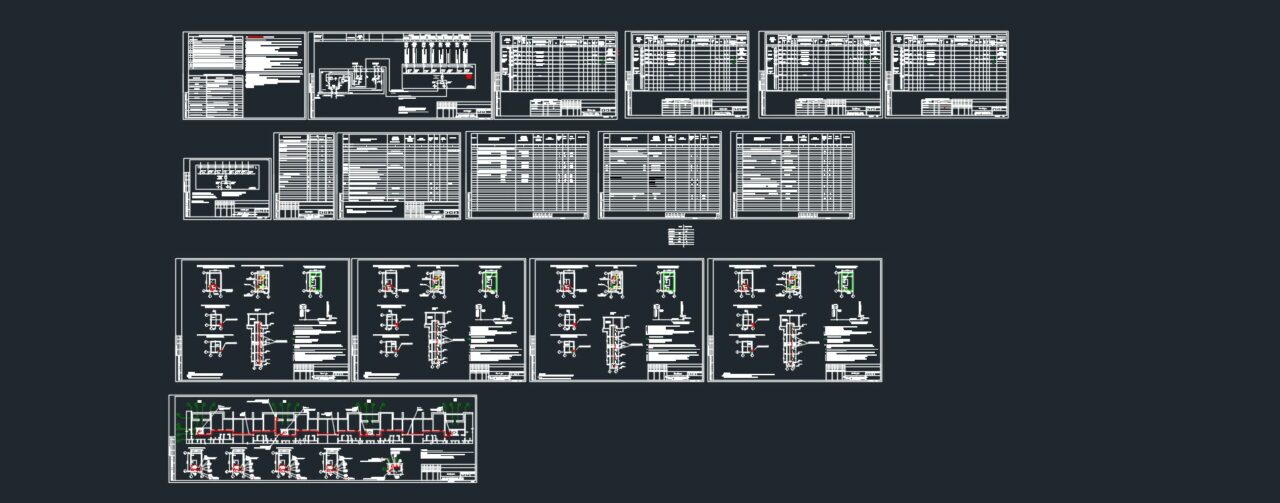

Замена сетей освещения пассажирских лифтов в многоподъездном доме

замена пассажирских лифтов в многоквартирном жилом доме, замена сетей освещения

Общие указания
1. Проект силового электрооборудования выполнен на основании технических условий на электроснаб-
жение и задания на проектирование.
2. Проект разработан на основании заданий, выданных архитектурно-строительной, смежными группами
проекта и в соответствии с требованиями ПУЭ.
3. По степени обеспечения надежности электроснабжения проектируемые электроприемники относятся:
- к II категории - лифты.
4. Электроснабжение проектируемых электроприемников осуществить на напряжении 380/220В от проектируемых силовых щитов с устройством АВР (ЩС-АВР).
5. В проекте принята система заземления типа TN-C-S.
6. Силовые распределительные и групповые сети выполнить:
- кабелем марки ВВГнг(A)-LS ГОСТ 31996-2012 открыто на скобах и в ПВХ кабельных каналах.
7. Выполнить заземление электрооборудования в соответствии с требованиями СНиП 3.05.06-85
«Электротехнические устройства», ПУЭ, ГОСТ 30331.2-95, ГОСТ 30331.3-95, ГОСТ 30331.8-95,
ГОСТ 30331.10-95, ГОСТ30331.11-95.
8. Места установки розеток а также трассы прокладки сетей уточнить при монтаже.
9. Проходы кабелей через стены выполнить в отрезках труб ПВХ с последующей заделкой зазоров легко- удаляемой массой из негорючего материала.
10. В местах пересечения трасс электропроводок с трубами отопления и горячего водоснабжения выпо-
лнить изоляцию из листового асбеста толщиной не мение 3мм.
11. Для обеспечения электробезопасности в электроустановках с целью их защитного заземления
использован нулевой защитный проводник РЕ.
12. Коммерческий учет электроэнергии производится счетчиком, установленным в проектируемом силовом
щите с устройством АРВ (ЩС-АВР).
13. Технические решения, принятые в строительных чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безо- пасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
14. Монтажные работы вести в соответствии со СНиП3.05.06-85 а также требований СУОТ, ПТЭ и ПТБ
с соблюдением техники безопасности.
15. Условные обозначения выполнены по ГОСТ 21.210-2014.
16. При закупке оборудования с техническими характеристиками и параметрами, отличающимися от
приведенных в спецификациях оборудования, в разработанную проектную документацию вносятся
изменения по поручению заказчика на договорной основе.
17. Основные показатели проекта:
Ру=26,0 кВт
Рр=18,6 кВт
