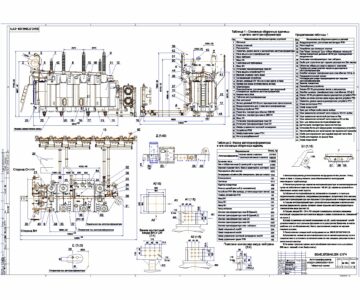

Чертеж автотрансформатора 220кВ АТДЦТН-250000/220/110/35 УХЛ1

Чертеж силового трансформатора 220кВ АТДЦТН-250000/220/110/35кВ УХЛ1
Технические характеристики:
1. Номинальное напряжение - 220/110/35кВ
2. Номинальная мощность - 250МВА
3. Система охлаждения - принудительная циркуляция воздуха и масла.
4. Исполнение - трехфазный
5. Регулирование напряжения - РПН на стороне СН ± 12%, ± 6 ступеней
6. Тип изоляции - масло
7. Производитель - СВЭЛ (Россия)

Еще чертежи и проекты по этой теме:

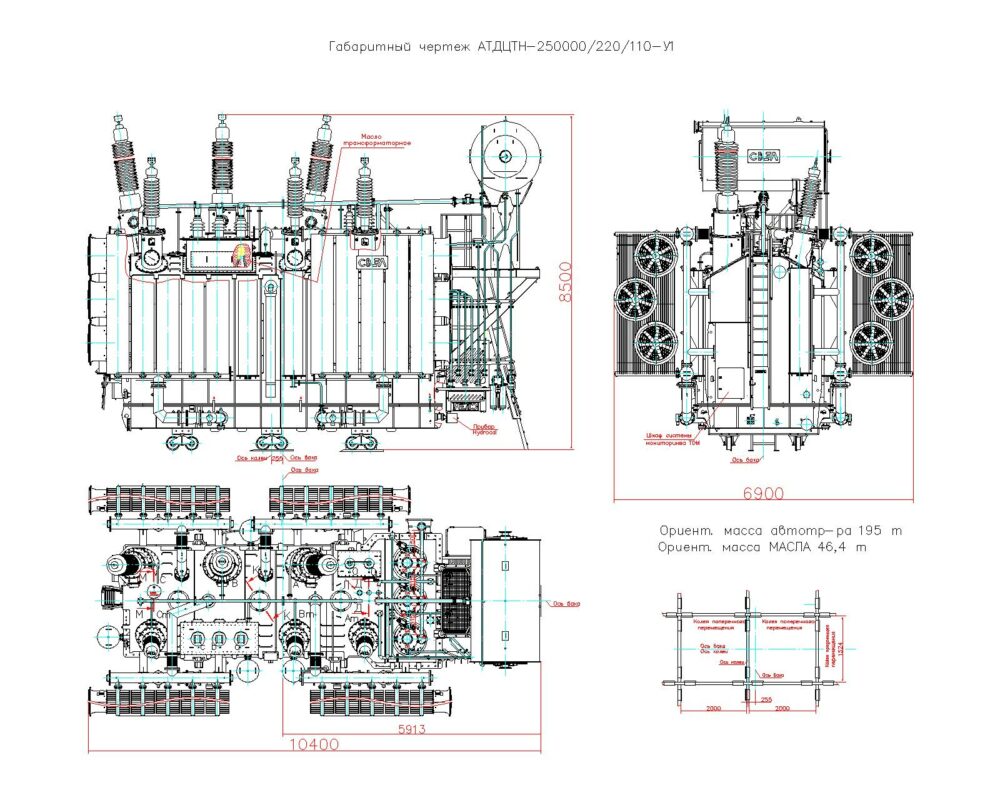

Автотрансформатор АТДЦТН-250000/220/110-У1

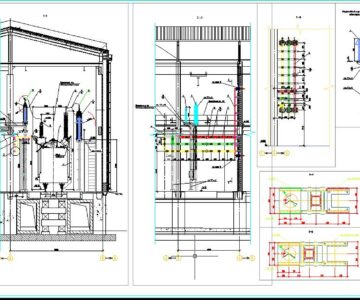

Электромонтажный чертеж автотрансформатора АТДЦТН-250000/220/110-У1 в здании
