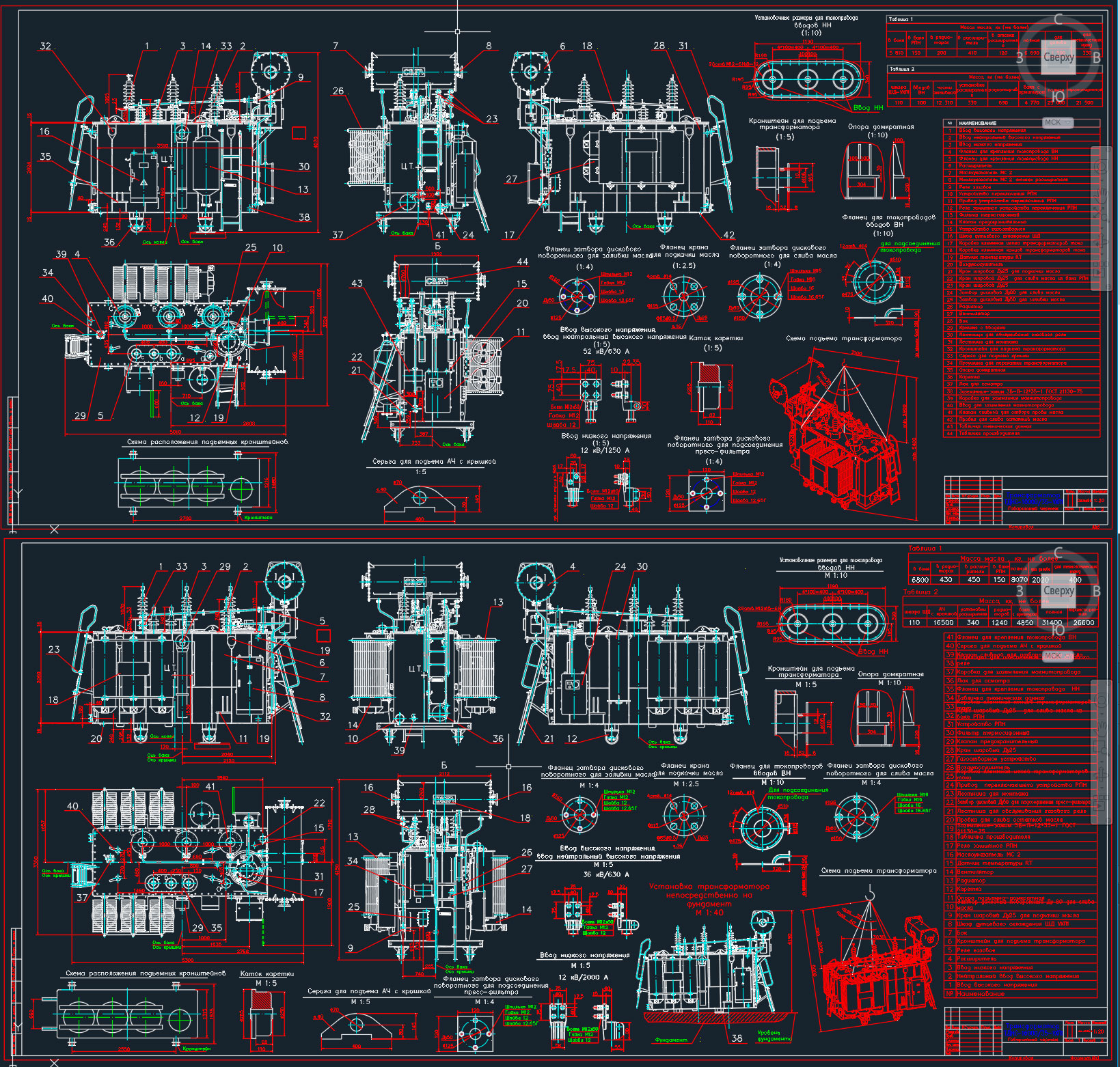

Чертеж силового трансформатора ТДНС-10000/35-УХЛ1 и ТДНС-16000/35-УХЛ1
Технические характеристики:
1. Номинальное напряжение - 35/10кВ
2. Номинальная мощность - 10МВА и 16МВА
3. Система охлаждения - принудительная циркуляция воздуха и естественной циркуляцией масла.
4. Исполнение- трехфазный
5. Регулирование напряжения - РПН на стороне НН ± 12%, ± 8 ступеней
6. Тип изоляции - масло
- Главная -
- Чертежи -
- Электрические машины -
- Трансформаторы -
- Чертеж трансформаторов ТДНС-10000/35-УХЛ1 и ТДНС-16000/35-УХЛ1
Чертеж трансформаторов ТДНС-10000/35-УХЛ1 и ТДНС-16000/35-УХЛ1
0
3
1740
7
0
200
10000кВА
10кв
10МВА
16000кВА
16МВА
35кв
6кв
автотрансформатор
высоковольтный
силовой
ТДНС
ТДНС-10000
ТДНС-16000
Трансформатор
Сообщить о проблеме
Автор
Алексей
Мокровный
Дата
10.10.2021
Язык
Русский
Состав
Габаритный чертеж
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
ТДНС
-
ТДНС-10000_35-УХЛ1.dwg
-
ТДНС-16000_35-УХЛ1.dwg
-
