Проектирование силового трансформатора

Ростовский государственный университет путей сообщения
Кафедра электрические машины и аппараты
Курсовой проект по дисциплине "Электрические машины и аппараты"
На тему: "Проектирование силового трансформатора"
Ростов-на-Дону 2017

ТМ - 250/10: Число фаз - 3; мощность 250 кВА; ВН - 10 кВ; НН - 0.66 кВ; Pk 3700 Вт; uk 4,5%; I0 2,3 %; Px 740 Вт.

Содержание

Введение 2
I. Расчет основных электрических величин 3
II. Определение основных размеров трансформатора 4
III. Расчет обмоток трансформатора 6
IV. Определение параметров короткого замыкания 11
V. Расчет магнитной системы 14
VI. Тепловой расчет трансформатора. Расчет охладительной системы 19
VII. Технико-экономические характеристики трансформатора 26
Заключение 29
Список литературы 30

Состав: Трансформатор силовой с активной частью (СБ) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Электрические машины / Трансформаторы / Проектирование силового трансформатора

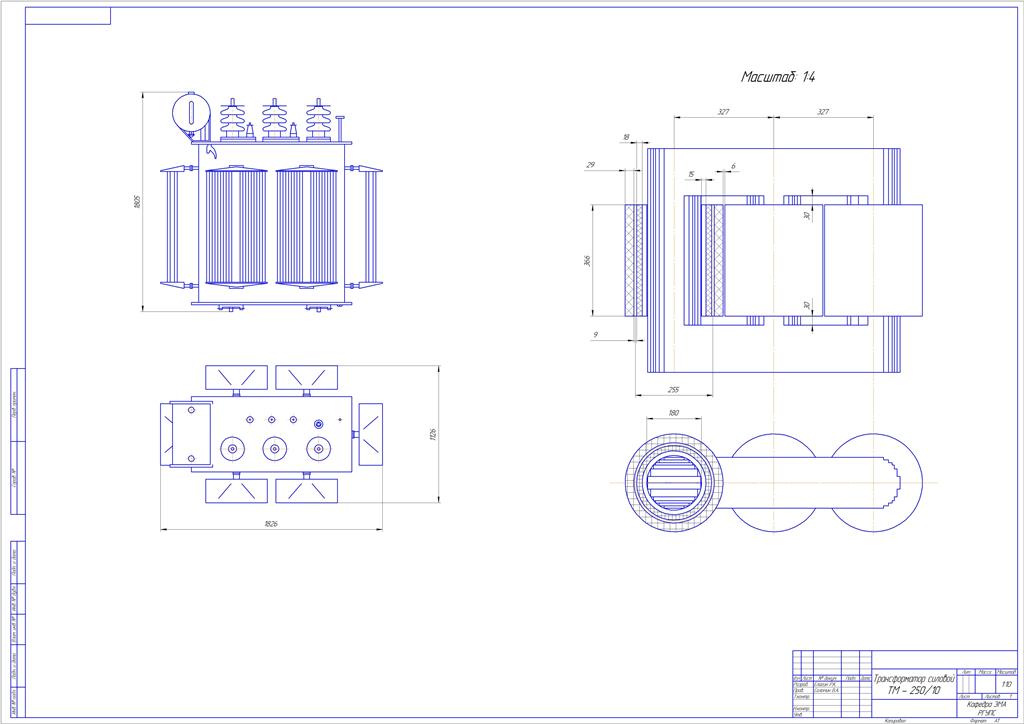

Чертеж.cdw
Расчет.docx
