Проектирование силового трехфазного трансформатора

Уральский федеральный университет имени первого Президента России Б. Н. Ельцина
Кафедра электротехники и электротехнических систем
Курсовой проект по дисциплине "Электрические машины"
На тему: "Проектирование силового трехфазного трансформатора"
Екатеринбург 2016

Исходные данные:
Тип трансформатора-ТМ-1000/35
Ном. мощность S, кВА-1000
Напряжение ВН, кВ-35
Напряжение НН, кВ-6,3
Схема и группа соединений-Y/треугольник - 11
Напряжение короткого замыкания uК, %-6,5
Потери короткого замыкания РК, кВт-12,2
Потери холостого хода Р0, кВт-2,75
Ток холостого хода i0, %-1,5

Оглавление
1. Исходные данные 3
2. Расчет электрических величин 3
3. Определение основных размеров трансформатора 5
4. Расчет обмоток 9
4.7.Многослойная цилиндрическая обмотка из прямоугольного провода(НН) 10
4.8.Цилиндрическая многослойная обмотка из круглого провода (ВН) 12
4.9.Окончательные размеры обмоток 14
4.10.Справочные данные для проектирования обмоток 16
5. РАСЧЕТ ПАРАМЕТРОВ КОРОТКОГО ЗАМЫКАНИЯ 18
6. РАСЧЕТ МАГНИТОПРОВОДА 20
7. РАСЧЕТ ПАРАМЕТРОВ ХОЛОСТОГО ХОДА 23
8. РАСЧЕТ БАКА 24
9. Тепловой расчет 26
10.Вывод 27

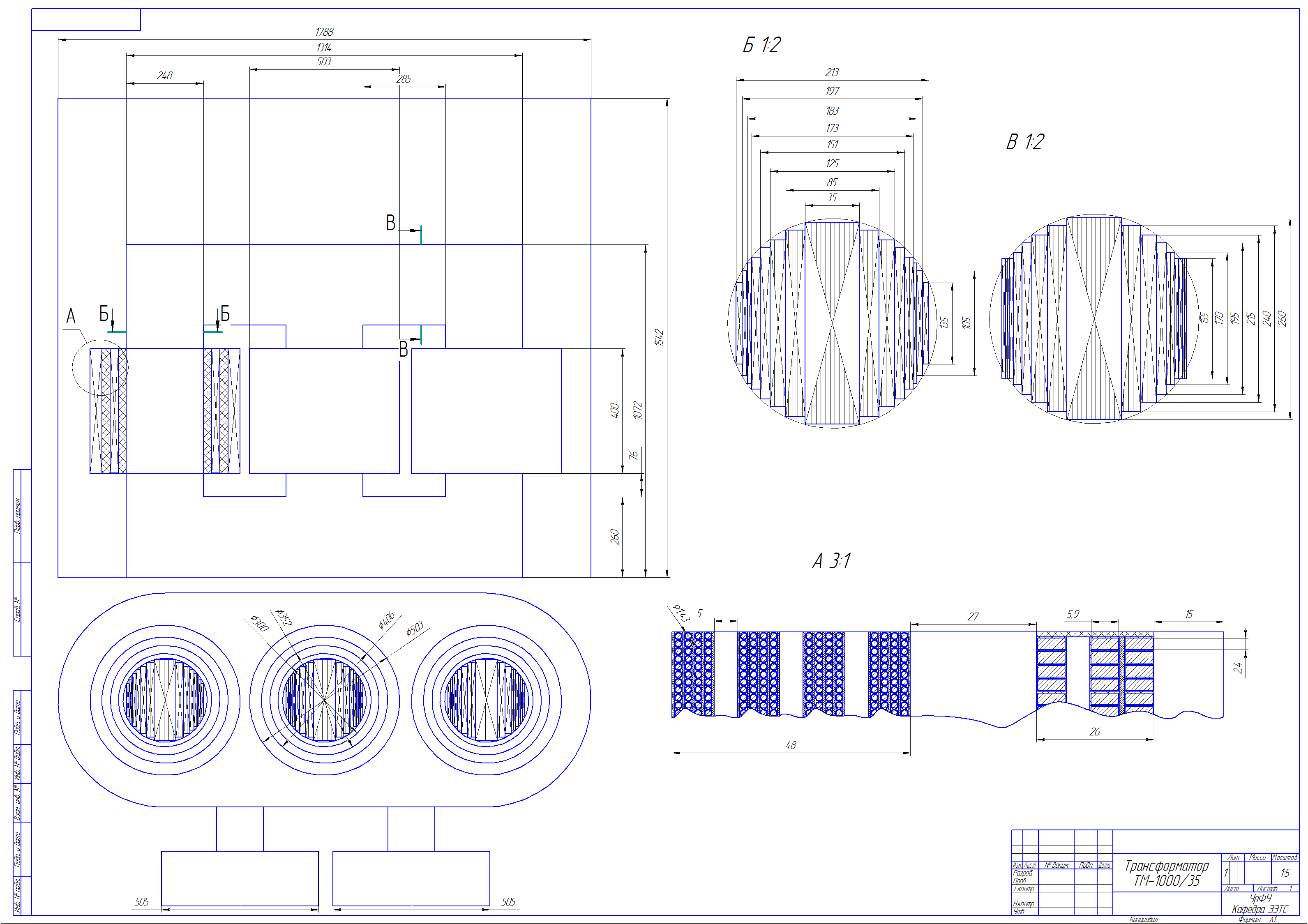

Состав: Чертеж трансформатора Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Машины.docx
чертеж.cdw
