Расчёт параметров трансформатора для контактной сварки

Уральский федеральный университет
Механико-машиностроительный институт
Кафедра технология и оборудование сварочного производства
Курсовая работа по дисциплине "Контактная сварка"
Тема: Расчёт параметров трансформатора
Екатеринбург, 2015

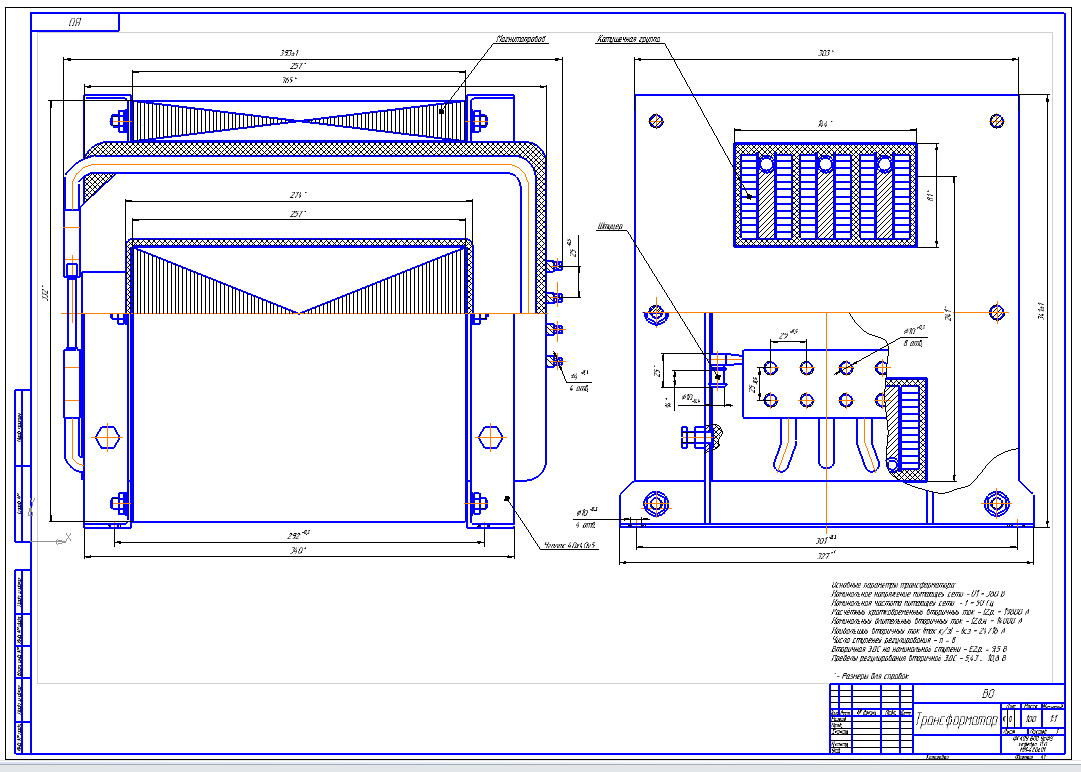

Основные параметры трансформатора:
Номинальное напряжение питающей сети - U1 = 380 В
Номинальная частота питающей сети - f = 50 Гц
Расчётный кратковременный вторичный ток - I2.р. = 19800 А
Номинальный длительный вторичный ток - I2.д.н. = 14000 А
Ноибольший вторичный ток (ток к/з) - Iк.з = 24716 A
Число ступеней регулирования - n = 8
Вторичная ЭДС на номинальной ступени - Е2.р. = 9,5 В
Пределы регулирования вторичной ЭДС - 5,43 … 10,8 В

Состав: Трансформатор (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Машиностроение и механика / Сварочное производство / Расчёт параметров трансформатора для контактной сварки

Трансформатор.cdw
Расчёт параметров трансформатора.docx
