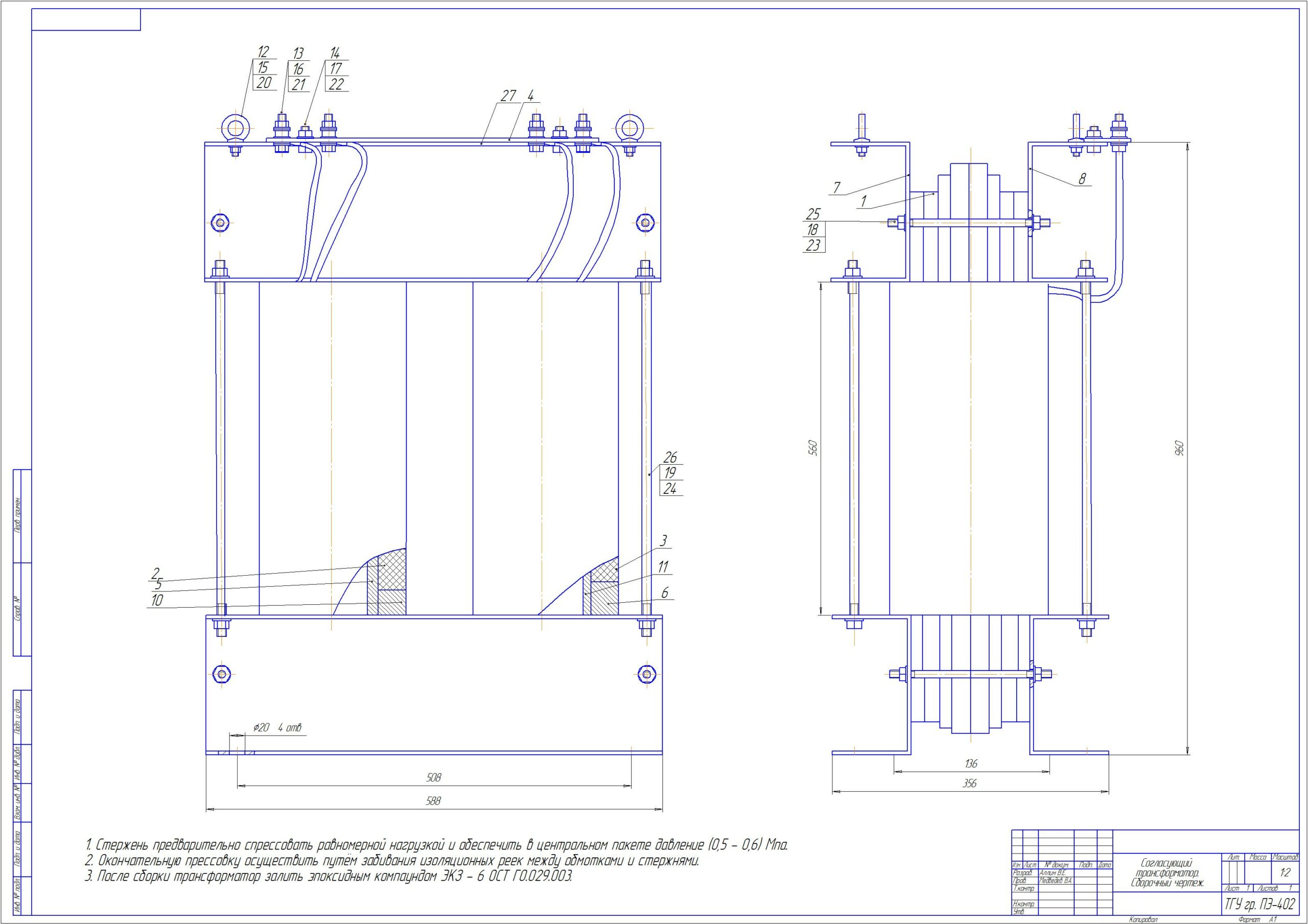

Сборочный чертеж согласующего трансформатора

Тольяттинский государственный университет.
Кафедра "Промышленная электроника"
Курсовой проект по дисциплине "Энергетическая электроника"
На тему: "ПОСЛЕДОВАТЕЛЬНЫЙ АВТОНОМНЫЙ РЕЗОНАНСНЫЙ ИНВЕРТОР"
Тольятти 2010

Расчет согласующего трансформатора

Трансформаторы в автономных инверторах используются для согласования параметров преобразователя и нагрузки и гальванической развязки вентильной части инвертора и нагрузки.
7.1 Исходные данные для расчета:
- действующее значение тока в первичной обмотке трансформатора А;
- действующее значение тока нагрузки А;
- действующее значение напряжения на первичной обмотке трансформатора: В;
- коэффициент трансформации ;
- частота напряжения Гц.
7.2 Полная мощность трансформатора:
кВт. (8.1)
7.3 В качестве материала магнитопровода трансформатора выбрана электротехническая рулонная сталь марки 3408 с толщиной листа 0,3 мм. Характеристики стали:
- удельные потери Вт/кг;
- магнитная индукция при напряженности 100 А/м и частоте 50 Гц Т;
- коэффициент заполнения сечения сталью ;
- число пластин на 100 мм толщины пакета магнитопровода 317.
