Черетж согласующий редуктор БелАЗ

Кубанский Государственный технологический университет
Кафедра наземного транспорта и механики
Курсовая работа по дисциплине : " Метрология, стандартизация и сертификация
По теме: "Расчет согласующего редуктора автомобиля-самосвала БелАЗ"
Краснодар 2018

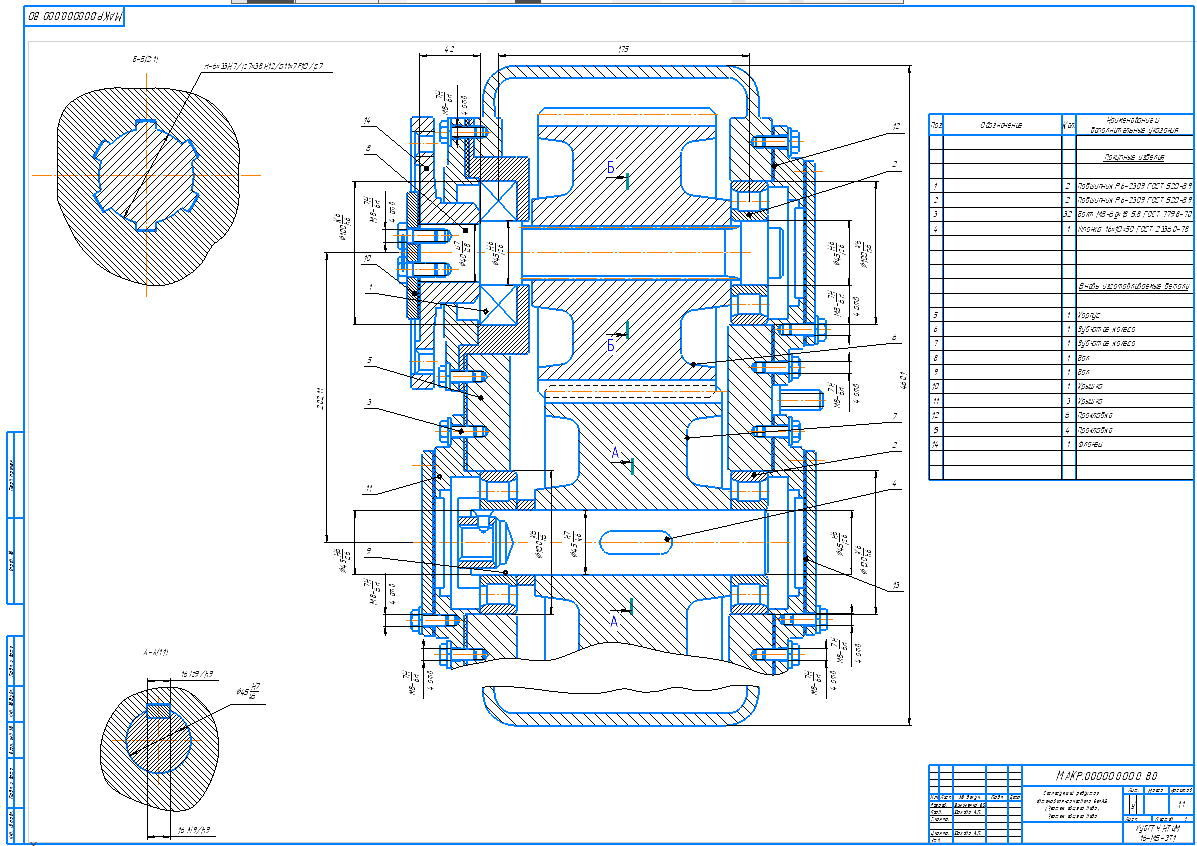

Курсовая работа содержит 37 с., 12 рис., 2 табл., 4 источника, графическая часть – 1 лист формата А1, 1 лист формата А3. На чертеже фрагмент одного вида редуктора (редуктор показан не полностюь, только одна передача)

МЕТРОЛОГИЯ, РАЗМЕРНЫЕ ЦЕПИ, ПОДШИПНИКИ, ПОЛЕ ДОПУСКА, КВАЛИТЕТ, СХЕМА, ОТКЛОНЕНИЕ, ПОСАДКА.

Курсовая работа содержит расчеты для согласующего редуктора автомобиля-самосвала БелАЗ основных посадок гладких цилиндрических соединений, посадок резьбовых соединений, шпоночных и шлицевых соединений.
В работе составлена и рассчитана размерная цепь для ведущего вала согласующего редуктора методами максимума и минимума и теоретико-вероятностным методом.
СОДЕРЖАНИЕ

Введение 4
Нормативные ссылки 5
1 Расчет размерных цепей 6
2 Расчет и выбор переходных посадок 13
3 Расчет и выбор посадок с натягом 18
4 Выбор посадок для подшипников качения 23
5 Выбор посадок для резьбовых соединений 27
6 Выбор посадок для шпоночных и шлицевых соединений 32
7 Выбор универсального измерительного средства 35
8 Заключение 36
9 Список литературы 37

Состав: Согласующий редуктор автомобиля-самосвала БелАЗ (ВО), Расчет Согласующего редуктора (ПЗ) Язык документа

Софт: КОМПАС-3D 18.1

Сайт: www

Файлы:
Metrologia_Kursovaya_Rabota_Vinichenko.docx
Chertezh (1).cdw
