Трансформатор ТМ 6300/35

Федеральное государственное автономное
образовательное учреждение высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Политехнический институт
Кафедра «Электротехника»
КУРСОВОЙ ПРОЕКТ на тему: Трансформатор ТМ 6300/35

Данная работа состоит из двух частей расчетной и графической.
Расчетная часть состоит из расчетно-пояснительной записки, где произведён расчёт основных электрических величин и размеров активной части трансформатора, расчет его обмоток, параметров короткого замыкания, магнитной системы и тепловой расчет.

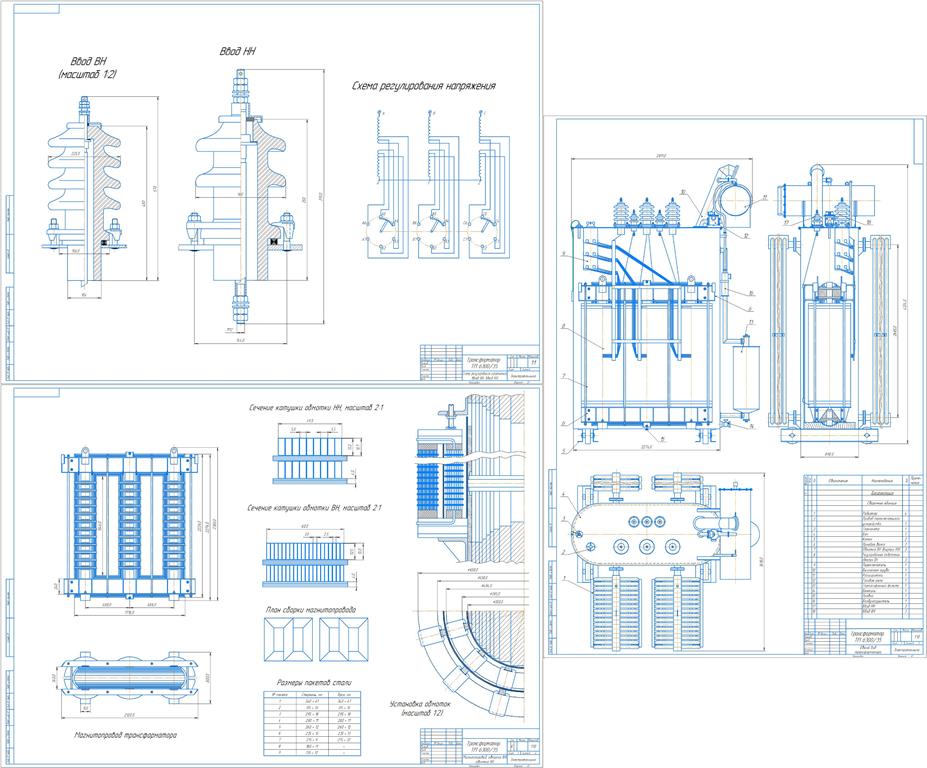

Графическая часть состоит из трех листов чертежей. Первый лист – магнитопровод трансформатора с обмотками ВН и НН; второй лист – общий вид трансформатора; третий лист - вводы ВН и НН, схема обмотки ВН с регулировочными ответвлениями для регулирования напряжения

ЗАДАНИЕ № 98 НА КУРСОВОЙ ПРОЕКТ ТРАНСФОРМАТОРА
студенту группы

Выполнить расчет и конструктивную разработку трансформатора со следу-ющими данными:
1 Тип трансформатора ТМ 6300/35
2 Число фаз 3
3 Частота 50 Гц
4 Номинальная мощность 6300 кВ·А
5 Номинальное напряжение обмотки ВН 35000 В
6 Номинальное напряжение обмотки НН 6300 В
7 Схемы и группа соединения обмоток Y/∆-11
8 Система охлаждения - естественное масляное.
9 Режим работы - длительная нагрузка.
10 Установка наружная
Параметры трансформатора
1 Напряжение короткого замыкания 7,50 %
2 Потери короткого замыкания 46500 Вт
3 Ток холостого хода 0,8 %
4 Потери холостого хода 7600 Вт

Введение 4
1 Расчет основных электрических величин трансформатора 5
2 Расчет основных размеров трансформатора 6
2.1 Выбор материала и конструкции магнитной системы 6
2.2 Выбор материала и конструкции обмотки 7
2.3 Определение размеров главной изоляции обмоток 8
2.4 Определение диаметра стержня и высоты обмоток 8
3 Расчет обмоток НН и ВН 10
3.1 Расчет обмоток НН 11
3.1.1 Расчет непрерывной катушечной обмотки 11
3.2 Расчет обмоток ВН 14
3.2.1 Расчет непрерывно катушечной обмотки 15
4 Определение параметров короткого замыкания 18
4.1 Определение потерь короткого замыкания 18
4.2 Расчет напряжения короткого замыкания 20
4.3 Определение механических сил в обмотках и нагрева обмоток при коротком замыкании 22
5 Расчет магнитной системы трансформатора 25
5.1 Определение размеров и массы магнитной системы 25
5.2 Определение потерь холостого хода трансформатора 27
5.3 Определение тока холостого хода трансформатора 27
6 Тепловой расчет трансформатора 29
6.1 Тепловой расчет обмоток 29
6.2 Тепловой расчет бака трансформатора 30
6.2.1 Бак с навесными радиаторами 32
6.3 Расчет превышений температуры обмоток и масла 34
