Конкурс асов 3D-моделирования

Трансформатор тока на 35кВ

Запорожский Электротехнический колледж Запорожского национального технического университета
Курсовой на тему: "Трансформатор тока на 35кВ"

Трансформатор струму на Uном= 35 кВ, I1 ном= 2000 А, I2 ном= 1 А
Зміст

Вступ
1 Загальний розділ
1.1 Огляд існуючих конструкцій трансформатора струму
1.2 Призначення та конструктивна будова проектуємого
трансформатора струму
1.3 Вихідні дані для розрахунків
2 Спеціальний розділ
2.1 Розрахунок параметрів первинної обмотки трансформатора
струму
2.2 Розрахунок електротермічної стійкості
2.3 Розрахунок ізоляції між обмотками
2.4 Вибір магнітопровода і розрахунок параметрів вторинної
обмотки
2.5 Розрахунок похибок трансформатора струму
2.6 Розрахунок граничної кратності
2.7 Розрахунок напруги на розімкнених кінцях вторинної обмотки
Висновок
Список літератури

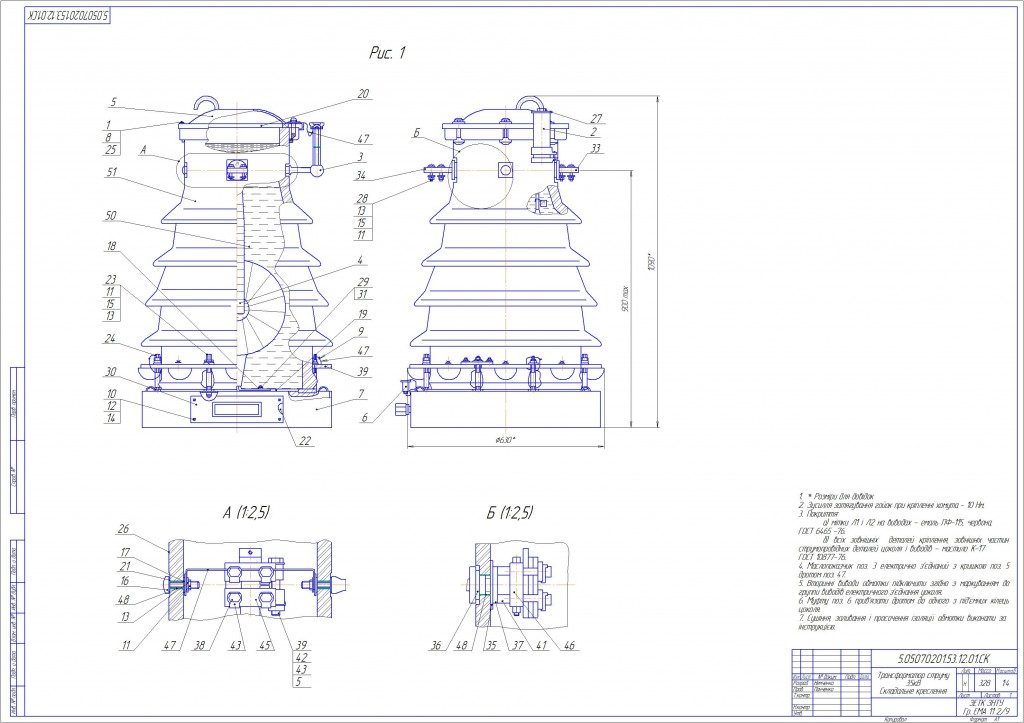

Состав: Сборочный чертеж(СБ), Спецификация. Расчет трансформатора Язык документа

Софт: КОМПАС-3D v15.2
