проект раздел КС.
Противоогневые решетчатые перекрытия маслоприемников преобразовательных трансформаторов на тяговой подстанции
проект состоит:
-общие данные
-схема расположения стоек и балок камера 1, камера 2, камера 3
-Схема раскладки щитов камера 1, камера 2, камера 3
с засыпкой гравием. Разрез 1-1.
-стойка Ст1
-стойка Ст2
решетка Р1
- Главная -
- Чертежи -
- Электрические машины -
- Трехтрансформаторная подстанция. Противоогневые решетчатые перекрытия маслоприемников преобразовательных трансформаторов на тяговой подстанции
Трехтрансформаторная подстанция. Противоогневые решетчатые перекрытия маслоприемников преобразовательных трансформаторов на тяговой подстанции
0
129
1419
4
1
50
Сообщить о проблеме
Автор
Silver marks
Дата
18.02.2016
Язык
Русский
Состав

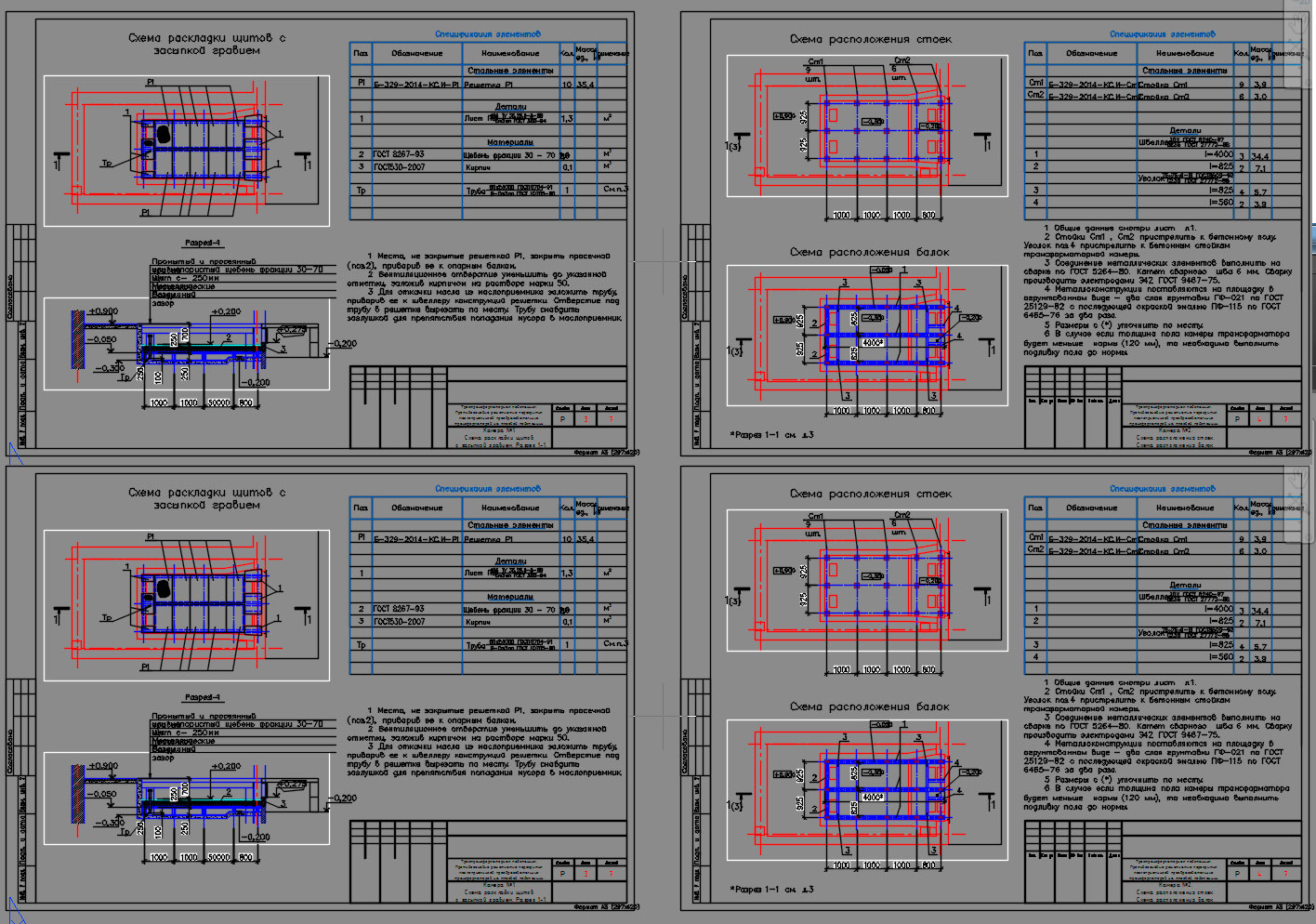

проект раздел КС. Противоогневые решетчатые перекрытия маслоприемников преобразовательных трансформаторов на тяговой подстанции проект состоит: -общие данные -схема расположения стоек и балок камера 1, камера 2, камера 3 -Схема раскладки щитов камера 1, камера 2, камера 3 с засыпкой гравием. Разрез 1-1. -стойка Ст1 -стойка Ст2 решетка Р1
