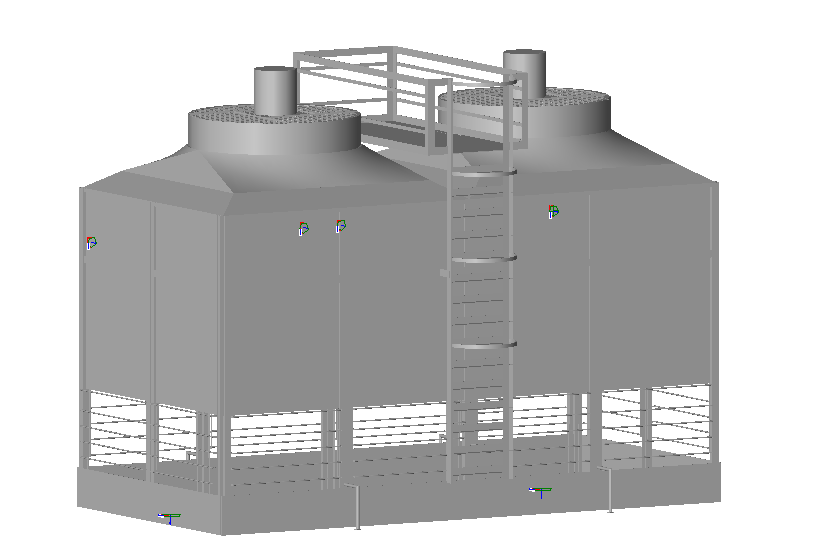

3D Модель Градирни 2БВГ 40

Блочные вентиляторные градирни типа БВГ-40
Гидравлическая нагрузка мин., м³/час 150
- номинальная 200÷500
- максимальная 600
Давление воды на входе в градирню, м.вод.ст. 3 ÷ 5
Температурный перепад ∆ t, °С 5 ÷ 20
Тепловая нагрузка, кВт 6000-7000
Капельный унос, % не более 0,01
Диаметр вентилятора, мм 2400
Потребляемая мощность эл.двигателя, кВт 13 х 2
Частота вращения, об/мин 490
Уровень шума на расстоянии 10 м, дБ не более 70
Габаритные размеры ( длин.• шир.• выс.), мм 8000 • 4000 • 4950
Допустимая температура воды на входе в градирню, °C не более 65
Патрубок подачи воды ( Dу1 ), мм 4 х 150
Вес без воды, кг 7250
Вес рабочий, кг 26640
