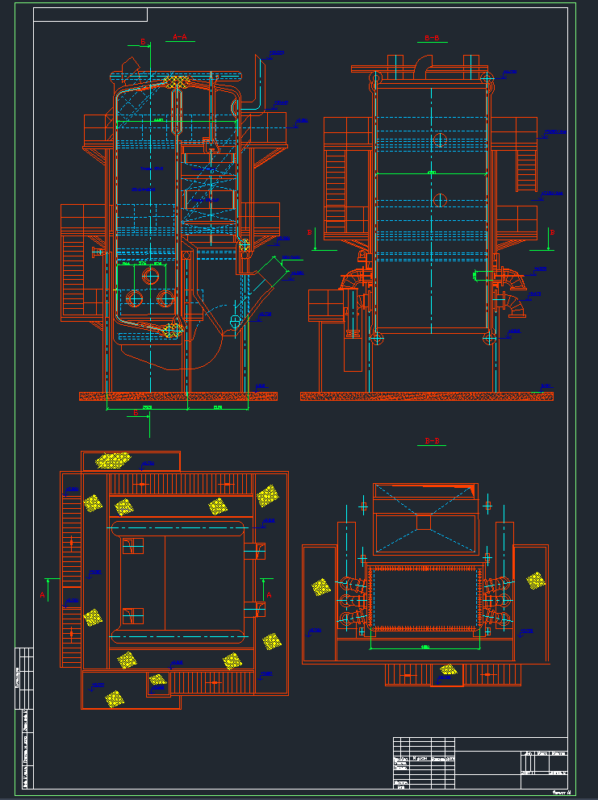

На чертеже есть общий вид котла и два разреза водогрейного котла ПТВМ-30М, площадка.
Котёл водогрейный газомазутный предназначен установки в отопительных котельных в качестве основного источника теплоснабжения для получения горячей воды температурой 150 °С, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения. Прямоточный с П-образной сомкнутой компоновкой поверхностей нагрева. Топка котла полностью экранирована трубами Ø60x3 мм, расположенными с шагом S=64 мм, и оборудована шестью газомазутными горелками МГМГ - 6, установленными встречно на боковых стенках.
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Чертёж котла ПТВМ-30М
Чертёж котла ПТВМ-30М
0
1344
31143
133
1
20
Содержимое архива
-
птвм.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
