Чертеж стальной фермы 30м СФ-1

Нижегородский государственный архитектурно-строительный университет
Кафедра металлических конструкций
Курсовой проект по дисциплине "Металлические конструкции"
На тему "Рабочий чертеж стальной фермы покрытия здания"
Нижний Новгород 2013

В данном проекте разрабатывается стальная ферма пролетом 30 метров для неотапливаемого промышленного здания.

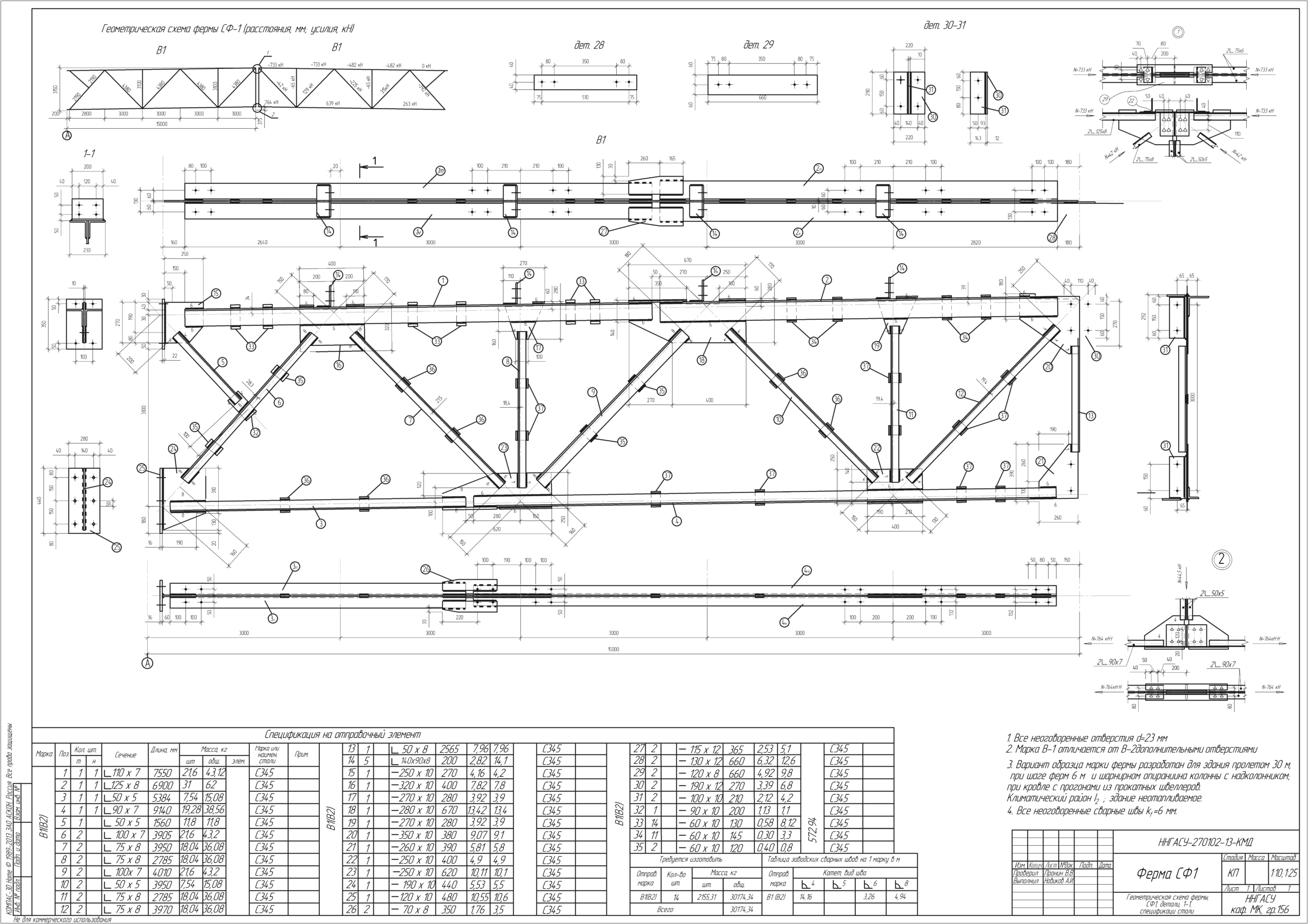

На чертеже показаны: геометрическая схема, отправочная марка СФ-1, детали, разрез 1-1, спецификация стали.
Оглавление пояснительной записки:
1. Конструктивная схема фермы
2. Конструкция кровли
3. Нагрузка на стропильную ферму
4. Определение усилий в элементах фермы
5. Конструирование и расчет элементов фермы
6. Расчет крепления элементов решетки
7. Расчет прокладок
8. Расчет опорных узлов
8.1 Нижний опорный узел
8.2 Верхний опорный узел
9. Конструирование и расчет монтажного стыка отправочных марок фермы
9.1 Верхний пояс
9.2 Нижний пояс

Состав: Геометрическая схема фермы, СФ1, детали, 1-1, спецификаци стали Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Строительство / Металлоконструкции / Чертеж стальной фермы 30м СФ-1

МК 8 семестр (Новиков).cdw
МК 8 семестр (Новиков).docx
МК 8 семестр.gif
