Стальной каркас малоэтажного производственного здания пролет 30м

СФУ ИСИ 2016 год, Металлические конструкции, СКиУС

Исходные данные пролет 30 м (15 и 15м) г. Олекминск, q0n=11кН/м (нагрузка на 1м настила), высота от чистого пола до фермы 9м, до второго этажа 6м.

Содержание
1 Конструктивная схема здания
1.1 Размещение основных несущих конструкций здания
1.2 Определение вертикальных размеров здания
2 Компоновка конструктивной схемы перекрытий здания
3 Расчет элементов перекрытия здания
3.1 Расчет стального настила
3.2 Расчет балки настила ...…………………….…………………………...
3.3 Расчет и конструирование ригеля перекрытия
4 Расчет и конструирование сопряжения
Заключение
Библиографический список

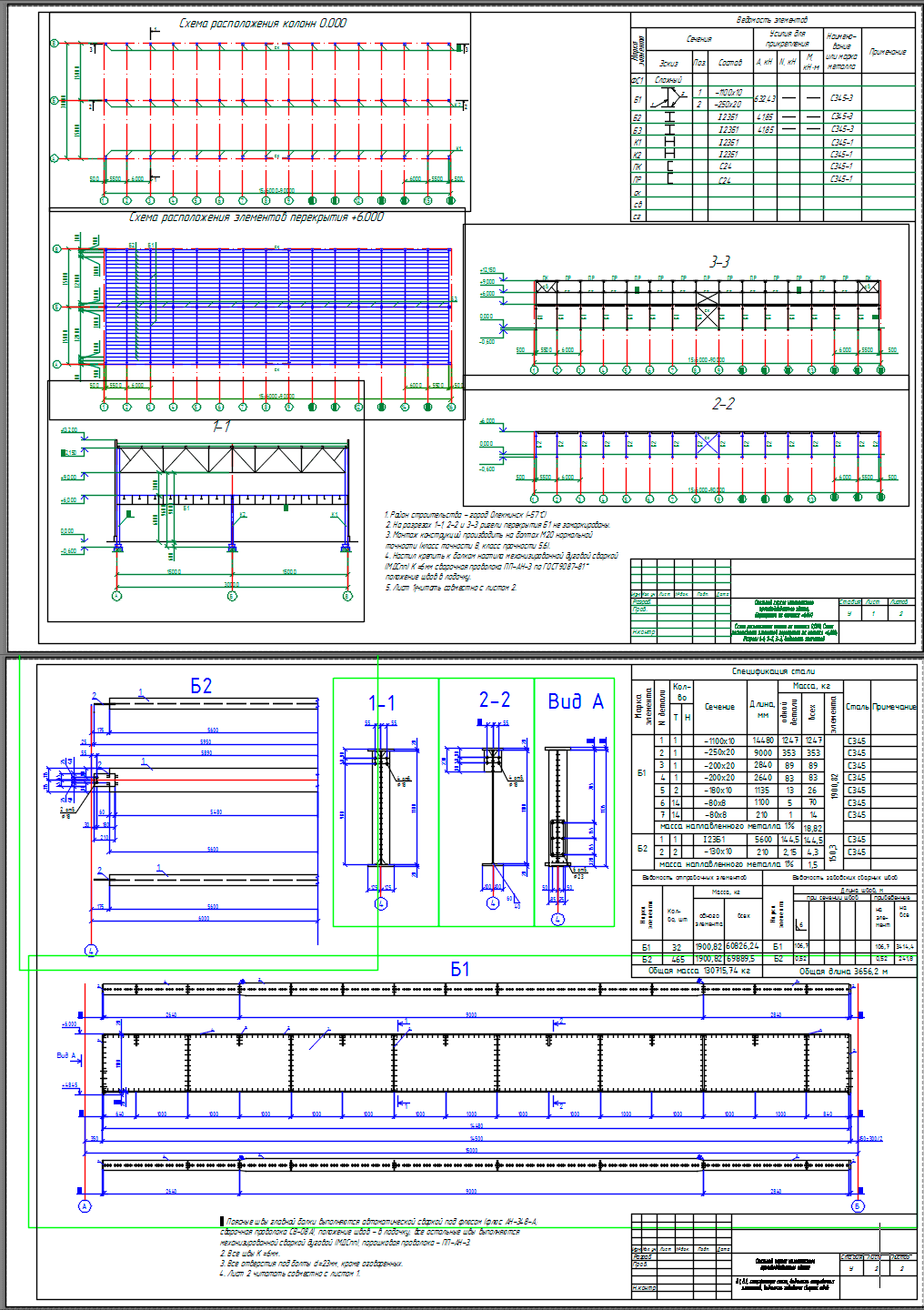

Состав: ПЗ, Два листа чертежей: Схема расположения колонн на отметке 0,000; Схема расположения элементов перекрытия на отметке +6,000; Разрезы 1-1; 2-2; 3-3; ведомость элементов, Б1, Б2, спецификация стали, ведомость отправочных элементов, ведомость заводских сварных швов. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Стальной каркас малоэтажного производственного здания пролет 30м

металлы1.dwg
металлы2.dwg
Пояснительная записка(Металлы).doc
