Стальной каркас одноэтажного производственного здания пролет 36м

УО "Полоцкий государственный университет"
Кафедра «Строительные конструкции»
Курсовой проект по дисциплине “Металлические конструкции”
На тему: “Стальной каркас одноэтажного производственного здания”
Новополоцк, 2014

По заданию пролет здания равен 36м, работают 2 крана грузоподъемностью 80т. Длина здания 108м. Отметка головки подкранового рельса 14м.
Выбрана система с шагом поперечных рам 12 м, с жестким сопряжением ригеля с колонной (краны среднего режима работы). Колонны по торцам здания имеют привязку 250мм, для возможности использования типовых стеновых ограждений.

Курсовой проект содержит 2 листа формата А1 графической части, пояснительная записка 38 страниц. Чертежи выполнены в AutoCAD 2014 + CSoft СПДС GraphiCS v8.0.1281. Поэтому без дополнительного плагина штамп чертежа не откывается.

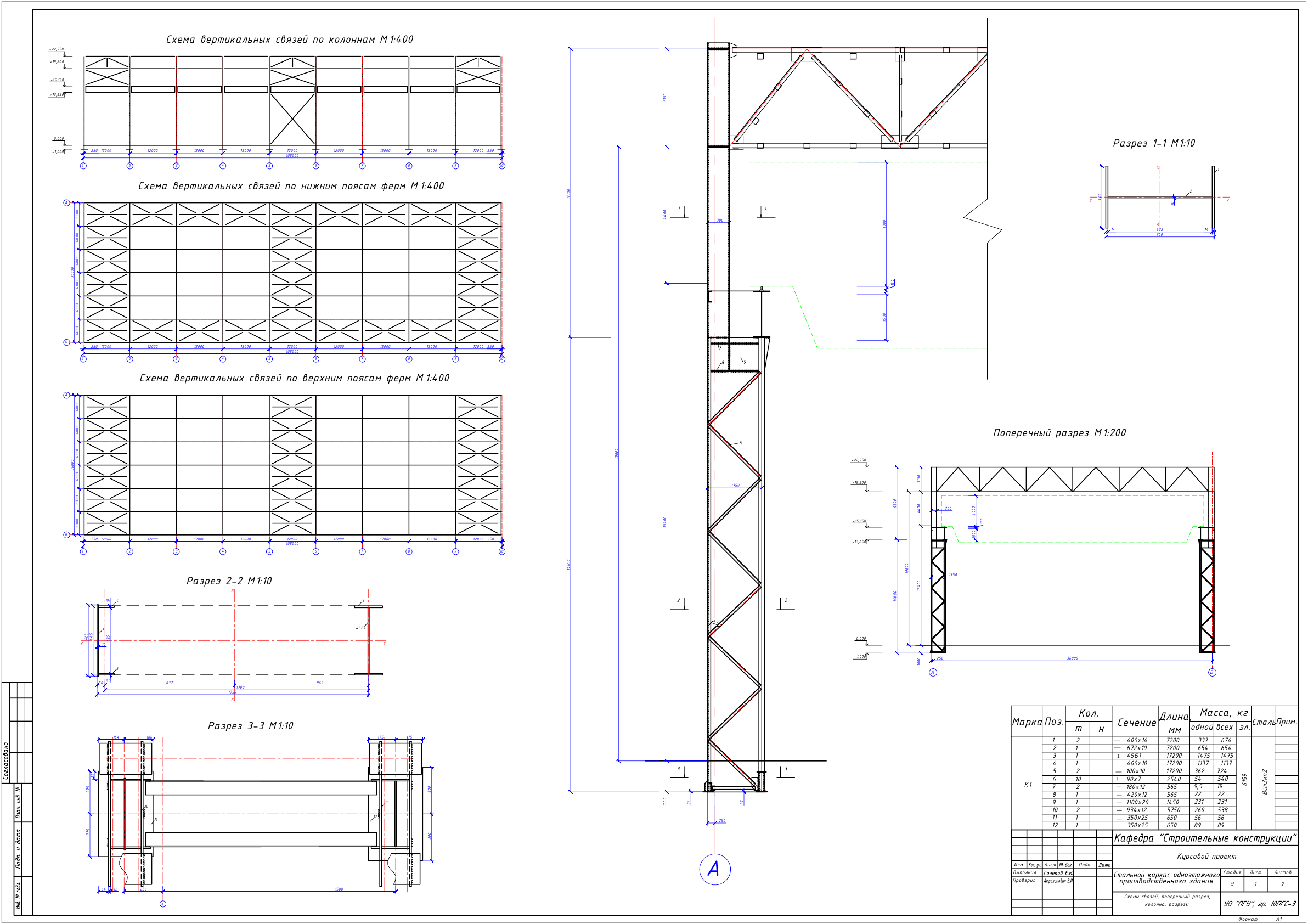

Состав: Схемы связей, поперечный разрез, колонна, разрезы, ферма, узлы. Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания пролет 36м

Металлические конструкции. Курсовая работа/
Металлические конструкции. Курсовая работа/Металлические конструкции.dwg
Металлические конструкции. Курсовая работа/Металлы.docx
Металлические конструкции. Курсовая работа/Металлы.xlsx
Металлические конструкции. Курсовая работа/Радуга/
Металлические конструкции. Курсовая работа/Радуга/Металлы.s2p
Металлические конструкции. Курсовая работа/Чертёж 1.pdf
Металлические конструкции. Курсовая работа/Чертёж 2.pdf
