Стальной каркас одноэтажного бескранового производственного здания с одним пролетом

«Тихоокеанский Государственный Университет»
Кафедра «Промышленного и гражданского строительства»
Курсовой проект по дисциплине «Металлические конструкции, включая сварку»
На тему «Стальной каркас одноэтажного бескранового производственного здания с одним пролетом»
Хабаровск, 2011 год

В данной работе необходимо запроектировать стальной каркас одноэтажного бескранового производственного здания с одним пролетом.
Исходные данные:
Материал конструкций каркаса здания — сталь С235 (Ry = 23 кН/см2), пролет — 24 м, длина — 96 м, район строительства — г. Хабаровск, шаг поперечных рам — 12 м, стены и кровля здания — теплые.
Исходные данные к проектированию каркаса здания:
• Прогоны — сплошные;
• Ферма из парных уголков;
• Колонна — сварная сплошного сечения;
• Класс бетона фундаментов — Б15;
• Длина отправочного элемента заводского изготовления — 12 м;
• Тип монтажных соединений─ болтовые.

Оглавление
Введение 4
Исходные данные 5
1. Компоновка конструктивной схемы каркаса здания 6
1.1. Размещение колонн в плане 6
1.2. Компоновка поперечной рамы 6
2. Нагрузки, действующие на каркас здания 7
3. Расчет прогона пролетом l = 12 м. 8
3.1. Нагрузки, действующие на прогон 8
3.2. Максимальная поперечная нагрузка на прогон 8
3.4. Требуемая площадь поперечного сечения 8
3.5. Распределение материала по сечению двутавра 8
3.4. Высота поперечного сечения прогона 9
3.5. Толщина стенки двутавра 9
3.6 Поясные листы прогона 9
3.7. Геометрические параметры сечения двутавра (прогона) 11
3.8. Проверка местной устойчивости стенки при совместном воздействии на нее нормальных касательных напряжений 11
3.9. Напряженное состояние прогона в зоне совместного действия нормальных и касательных напряжений 13
3.10. Опорный узел прогона 13
3.11. Масса прогона 13
4. Расчет и конструирование стропильной фермы 14
4.1. Нагрузки, действующие на ферму 14
4.2. Сосредоточенные нагрузки 14
4.3. Усилия в стержнях фермы 15
4.4. Подбор поперечного сечения элементов фермы 17
4.4.1. Требуемая площадь сечения поясов фермы 17
4.4.2. Требуемая площадь сечения решетки фермы 18
4.4.3. Расчет и конструирование узлов фермы 18
5. Статический расчет рамы каркаса здания 23
6. Расчетные сочетания нагрузок 31
7. Расчет внецентренно нагруженной крайней колонны производственного здания 31
7.1. Расчет и компоновка поперечного сечения колонны 31
7.2. Поперечное сечение колонны 37
7.3. Расчет оголовка колонны 37
7.4. Расчет базы колонны 38
7.5. Расчет траверс колонны 40
7.6. Расчет анкерных болтов 40
7.7. Расчет столика для фиксации опорного узла фермы на колонну 41
7.8. Спецификация металла на колонну 42
Список использованной литературы 4

Состав: ПЗ, ГЧ Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Стальной каркас одноэтажного бескранового производственного здания с одним пролетом

Просмотр файлов

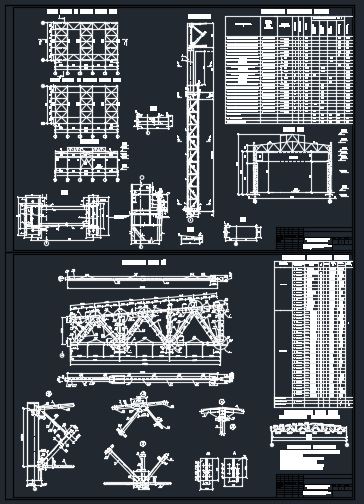

Стальной каркас\Графическая часть.dwg
Стальной каркас\Пояснительная записка.docx
Стальной каркас
