Стальной каркас одноэтажного промышленного здания

Уфимский государственный нефтяной технический университет
Кафедра Строительные конструкции
Курсовой проект по дисциплине «Металлические конструкции, включая сварку»
На тему: Стальной каркас одноэтажного промышленного здания
Уфа 2019

Исходные данные:
Вариант 44
Место строительства г. Омск (снеговой район – III, давление ветра – II, тип местности - Б); Количество мостовых кранов 1; Длина здания, м 96; Шаг колонн, м 12; Тип покрытия Неутепленные беспрогонные железобетонные плиты; Утеплитель - Материалы для колонн; Гнутые замкнутые сварные профили из стали С255; C345; C345K; Материалы для ригеля (пояс и решетка); Листовой и фасонный прокат из стали: C245; C255; C275; C285; C345; C375; Класс бетона для фундамента В20; Пролет здания L, м 30; Отметка верха колонны H 13,2; Пролет крана Lкр, м 28,5; Грузоподъемность Q, т 30/5; Режим работы кранов 7К.
Содержание
1.Исходные данные для проектирования
2. Компоновка схемы каркаса
2.1 Размещение колонн в плане
2.2 Компоновка поперечных рам
2.3 Связи
2.4 Фахверк и конструкция заполнения проемов
3. Назначение разрушающих нагрузок и статический расчет
3.1 Схемы поперечных рам
3.2 Нагрузки, действующие на раму
3.3 Статический расчет и определение усилий от комбинаций нагрузок
4. Расчет колонны
5. Расчет стропильной фермы
6. Литература

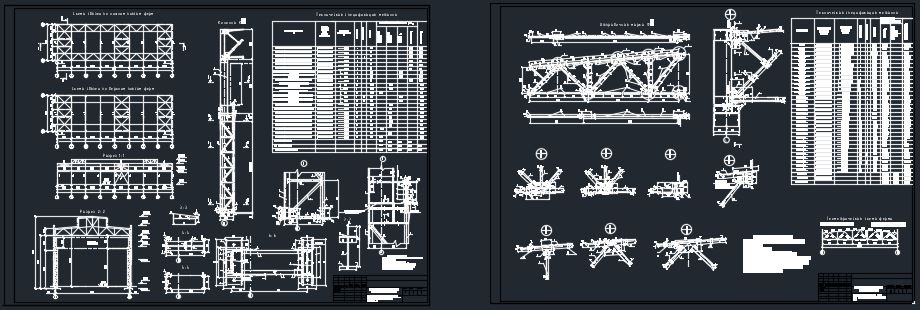

Состав: Схема связей по нижним, верхним поясам ферм, разрез 1-1 М 1:400; разрез2-2 М 1:200;колонна М 1:50; узлы 1,2 М 1:25; разрезы 3-3,4-4 М 1:10; разрез 5-5 М1:20; Отправочная марка Ф-1 (М1:50); узлы(М1:20); расчётная схема фермы Ф-1. Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Стальной каркас одноэтажного промышленного здания

Курсовая по металлу.dwg
В44.docx
