Стальной каркас одноэтажного производственного здания

Казанский государственный архитектурно-строительный университет
Кафедра Металлических конструкций и испытания сооружений
КУРСОВАЯ РАБОТА по "металлическим конструкциям"
на тему «СТАЛЬНОЙ КАРКАС ОДНОЭТАЖНОГО ПРОИЗВОДСТВЕННОГО ЗДАНИЯ»
Казань, 2015

Стальной каркас одноэтажного Промышленного здания . Типовой курсовой проект для студентов строительных ВУЗов России. Шифр 159
Содержание:
стр.
1. Общие замечания по выполнению курсового проекта. 3
1.1. Исходные данные. 3
2. Компоновка конструктивной схемы каркаса. 3
2.1. Поперечная система каркаса. 3
2.2. Продольная система каркаса. 5
3. Расчет и конструирование подкрановых конструкций. 6
3.1. Определение действующих нагрузок. Расчетные внутренние усилия. 7
3.2. Подбор сечения бисимметричной сплошной подкрановой балки.
Компоновка сечения тормозной конструкции. 9
3.3. Проверка принятого сечения подкрановой конструкции. 11
4.Статический расчет рамы. 14
4.1. Нагрузки на раму. 14
4.1.1. Расчетные постоянные нагрузки. 14
4.1.2. Расчетная снеговая нагрузка. 15
4.1.3. Нагрузка от мостовых кранов. 15
4.1.4. Ветровая нагрузка. 17
4.2. Статический расчет рамы. Определение расчетных внутренних усилий. 19
5. Расчет и конструирование ступенчатой колонны. 23
5.1. Определение расчетных длин участков ступенчатой колонны. 23
5.2. Расчет и конструирование надкрановой части колонны. 24
5.3. Расчет и конструирование нижней части колонны. 29
5.4. Расчет и конструирование стыка верхней части колонны с нижней. 35
5.5. Расчет и конструирование баз колонны. 37
6.Расчет и конструирование стропильной фермы. 38
6.1.Нагрузки на ферму. 38
6.2.Подбор сечений стержней стропильной фермы. 39
6.2.1. Подбор сечения сжатых стержней. 39
6.2.2.Подбор сечения растянутых стержней. 39
6.3.Расчет узлов стропильной фермы.

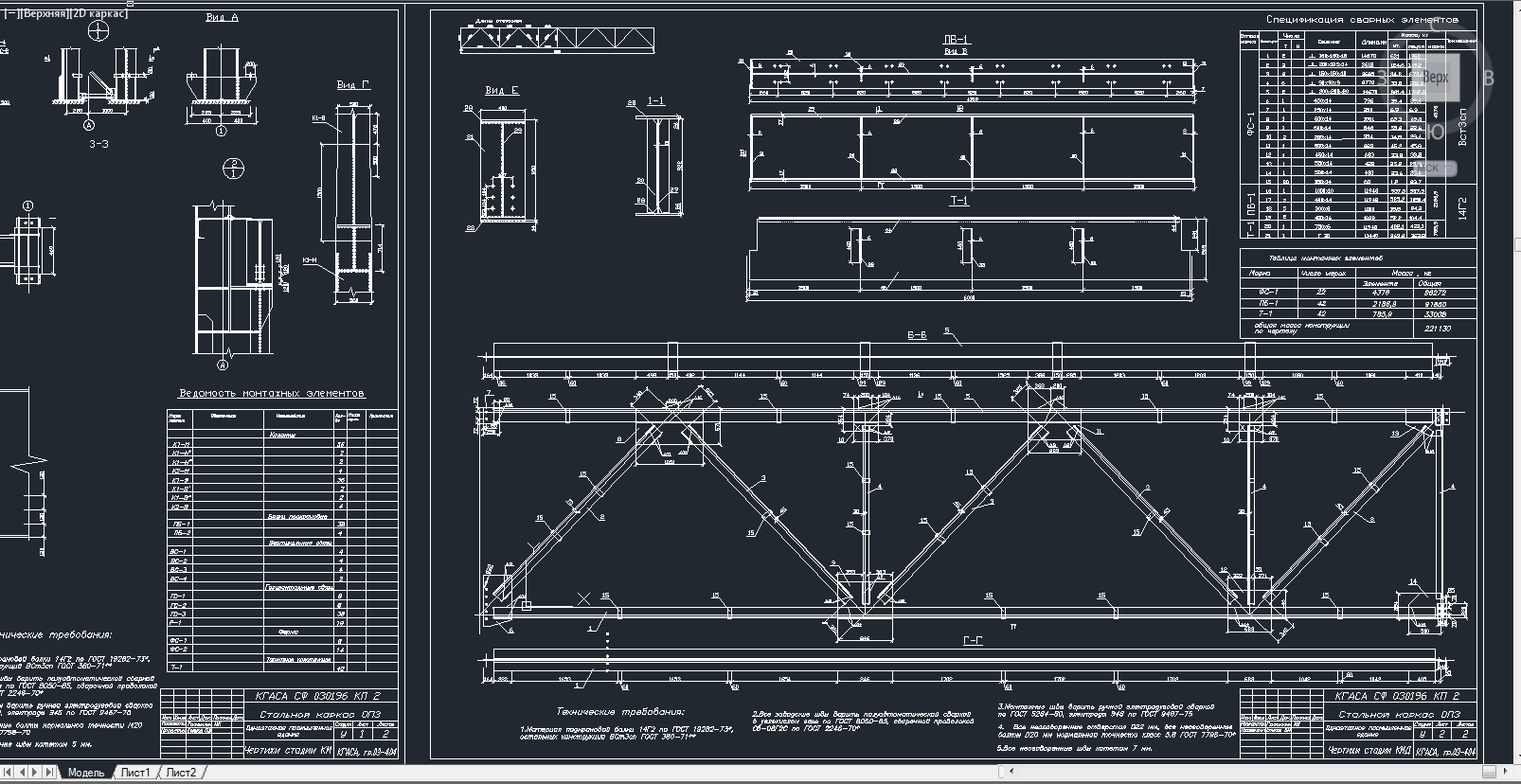

Состав: Чертижи стадии КМД. Полуферма, Подкрановая балка, узлы, схемы, колонны Язык документа

Софт: AutoCAD 13SP2

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания

Саик_мк_сдать.dwg
59_КП2.docx
