Курсовая работа «Стальной каркас одноэтажного промышленного здания»

Нижегородский государственный архитектурно-строительный университет (ННГАСУ)
Кафедра строительных конструкций
Курсовой проект по дисциплине "Металлические конструкции"
На тему: «Стальной каркас одноэтажного промышленного здания»
Нижний Новгород, 2018г.

Исходные данные:
снеговой район II,
ветровой район I;
здание однопролетное без фонаря, отапливаемое;
класс ответственности 2-й;
кровля легкая по прогонам;
стеновое ограждение самонесущее;
крановое оборудование – мостовой электрический кран по ГОСТ 6711-81 грузоподъемностью 32 т;
режим работы мостовых кранов – 4К-6К;
пролет здания –36 м;
длина здания – 120 м;
шаг колонн – 12 м;
шаг ферм – 12 м;
отметка головки рельса – 9,85 м;
класс бетона B12,5 (R_bn=9,5 МПа);
монтаж производится на болтах и сварке.
Курсовая работа содержит статический расчет поперечной рамы цеха, РСУ, конструктивный расчет двухветвевой стальной колонны.

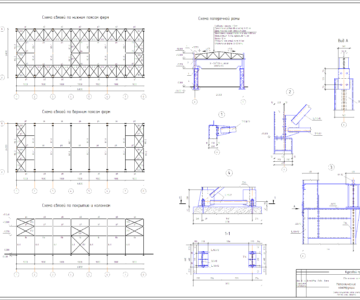

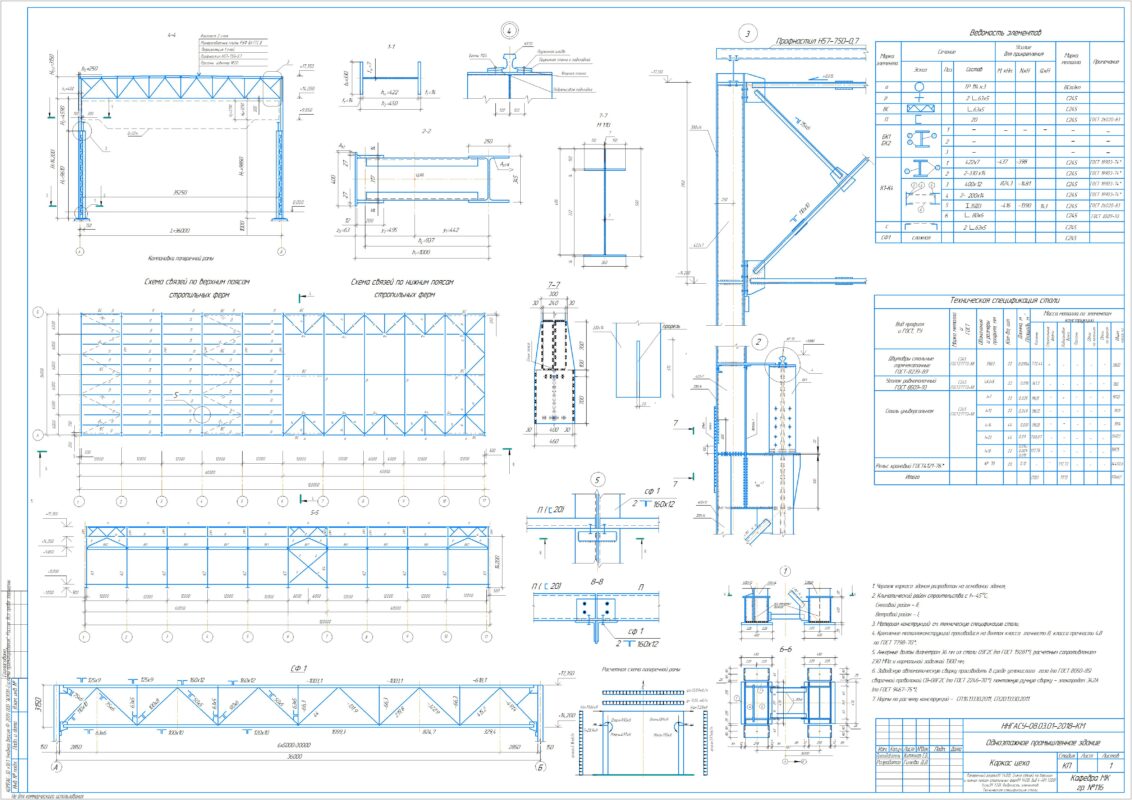

Графическая часть содержит схему связей по верхним и нижним поясам стропильных ферм, разрезы, узлы колонны и фермы, расчетную схему поперечной рамы, ведомость элементов, техническую спецификацию стали.

Оглавление

Задание на курсовую работу и исходные данные
1 Компоновка каркаса
2 Сбор нагрузок
3 Статистический расчёт поперечной рамы цеха
4 Расчётные сочетания усилий
5 Конструктивныйрасчетколонны
5.1 Исходные данные
5.2 Определение расчётных длин колонн
5.3 Подбор сечения верхней части колонны
5.4 Подбор сечения нижней части колонны
5.5 Расчёт и конструирование узла сопряжения верхней и нижней частей колонны
5.6 Расчёт и конструирование базы колонны
5.7 Расчет анкерных болтов
6. Определение усилий элементах фермы
Литература

Состав: Поперечный и продольный разрез, схема связей по верхним и нижним поясам стропильных ферм, узлы, расчетная схема поперечной рамы, ведомость элементов, техническая спецификация стали, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Металлоконструкции / Курсовая работа «Стальной каркас одноэтажного промышленного здания»

МК готовый.cdw
ПЗ МК.docx
