МГТУ им Г.И. Носова, Кафедра проектирования и строительства зданий, дисциплина "Металлические конструкции", тема «Проектирование стального каркаса одноэтажного производственного здания», 2024
Пролёт здания, L = 24 м
Шаг колонн, В = 9 м
Отметка головки кранового рельса, Нr = 10 м
Грузоподъёмность крана, Q = 50/12,5 т
Режим работы крана – А6
Тип здания – отапливаемое
Уклон кровли: 1/8
Снеговой район IV
Ветровой район I
Содержание
1. Исходные данные для проектирования 4

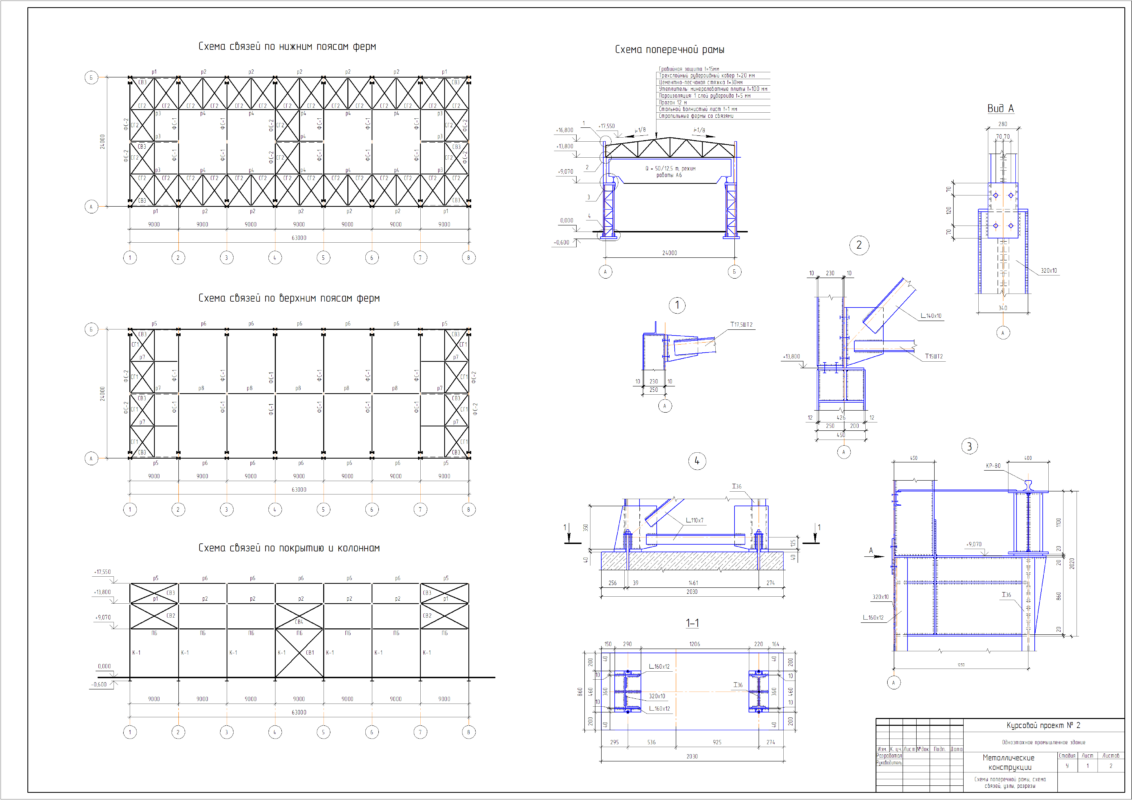

2. Компоновка однопролетной поперечной рамы 5
3. Сбор нагрузок на поперечную раму 8
3.1. Постоянные нагрузки 8
3.2. Временные нагрузки 9
4.1. Определение узловой нагрузки 15

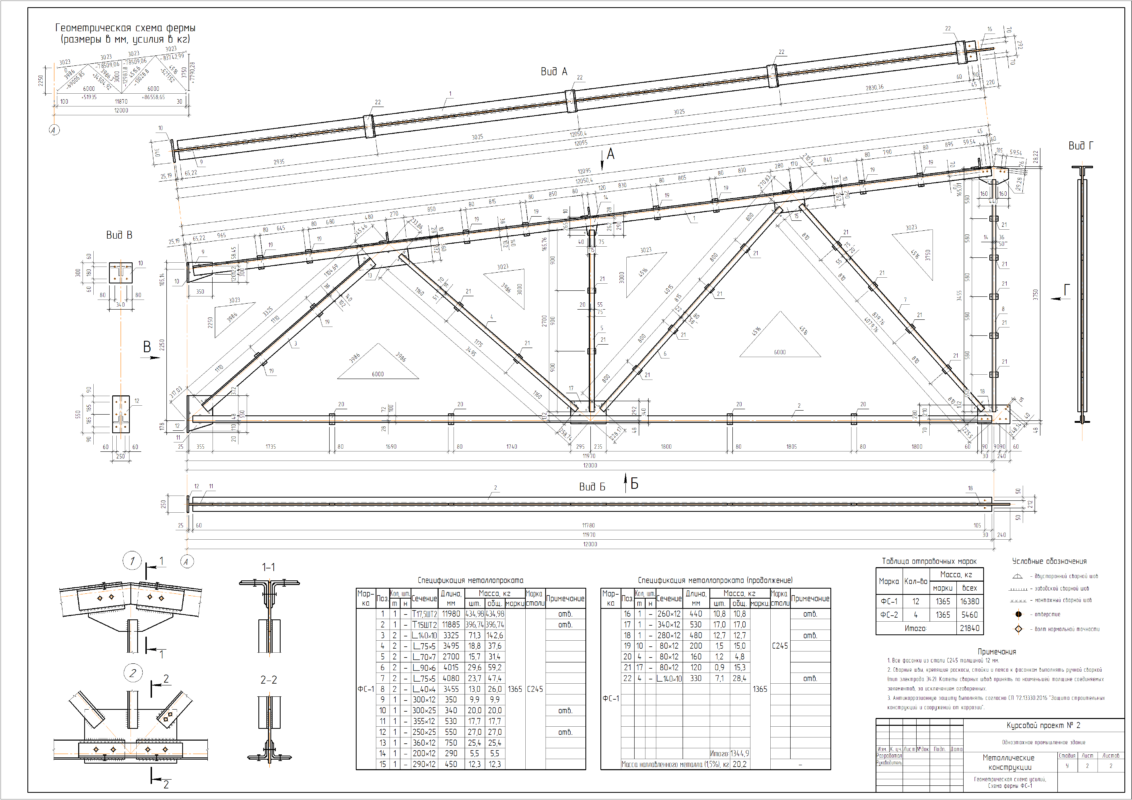

4.2. Определение усилий в элементах стропильной фермы 15
4.3. Расчёт элементов фермы 17
4.4. Расчёт сварных угловых швов, крепящих элементы решётки фермы (раскосы и стойки) к верхнему и нижнему поясам фермы с помощью фасонок 23
5. Статический расчёт однопролётной поперечной рамы 29
6. Составление таблицы расчётных сочетаний усилий РСУ в левой стойке для её расчёта 30
7. Расчёт и конструирование колонн производственного здания 32
7.1. Определение расчётных длин надкрановой и подкрановой частей колонны в плоскости и из плоскости действия момента 32
7.2. Расчёт надкрановой части колонны 33
7.3. Расчёт подкрановой части колонны 38
7.4. Расчёт сечения подкрановой ветви подкрановой части колонны 39
7.5. Расчёт шатровой ветви 40
7.6. Расчёт раскосов решётки колонны 43
7.7. Расчет базы колонны 44
7.7.1. Расчет плиты 44
7.7.2. Расчет траверсы 46
7.7.3. Расчет фундаментных болтов 47
8. Расчет подкрановой балки 48
8.1. Нагрузка и определение внутренних усилий 48
8.2. Определение высоты подкрановой балки, компоновка сечения 48
8.3. Проверка прочности подкрановой балки 53
8.4. Проверка жесткости (ΙΙ предельное состояние) 53
8.5. Проверка местной устойчивости стенки подкрановой балки 53
8.6. Расчет опорного ребра жесткости подкрановой балки 61
9. Библиографический список 63
