Стальной каркас одноэтажного производственного здания

Учебное заведение: ТОГУ (Тихоокеанский государственный университет)
Кафедра: СК (Строительные конструкции)
Дисциплина: МК (Металлические конструкции)
Год: 2015

В данной работе была запроектирована отдельно стоящая рабочая площадка в производственном здании в рамках КР по следующему заданию:
1. Количество ячеек и шаг колонн по направлению ширины здания 2 х 9 м;
2. Количество ячеек и шаг колонн по направлению длины здания 6 х 6 м;
3. Отметка верха настила площадки - усложненный;
4. Тип балочной клетки рабочей площадки усложнённый;
5. Тип сопряжения балок в балочной клетке – этажный или в одном уровне с высотой балочной клетки не более высоты главной балки;
6. Тип настила – стальной (С235) без защитных устройств и без ребер жесткости;
7. Тип балок настила вспомогательных балок прокатные (С345);
8. Главная балка – сварная (С345);
9. Колонна – сварная сплошного сечения (С345);
10. Полезная нагрузка на настил 25 кПа;
11. Коэффициент надежности по полезной нагрузке 1.2;
12. Коэффициент надежности по назначению здания 1.0;
13. Класс бетона фундамента B15;
14. Длина отправочного элемента 4м;
15. Тип монтажных соединений – сварные;
16. Тип болтов и сварочных материалов – по выбору студента.

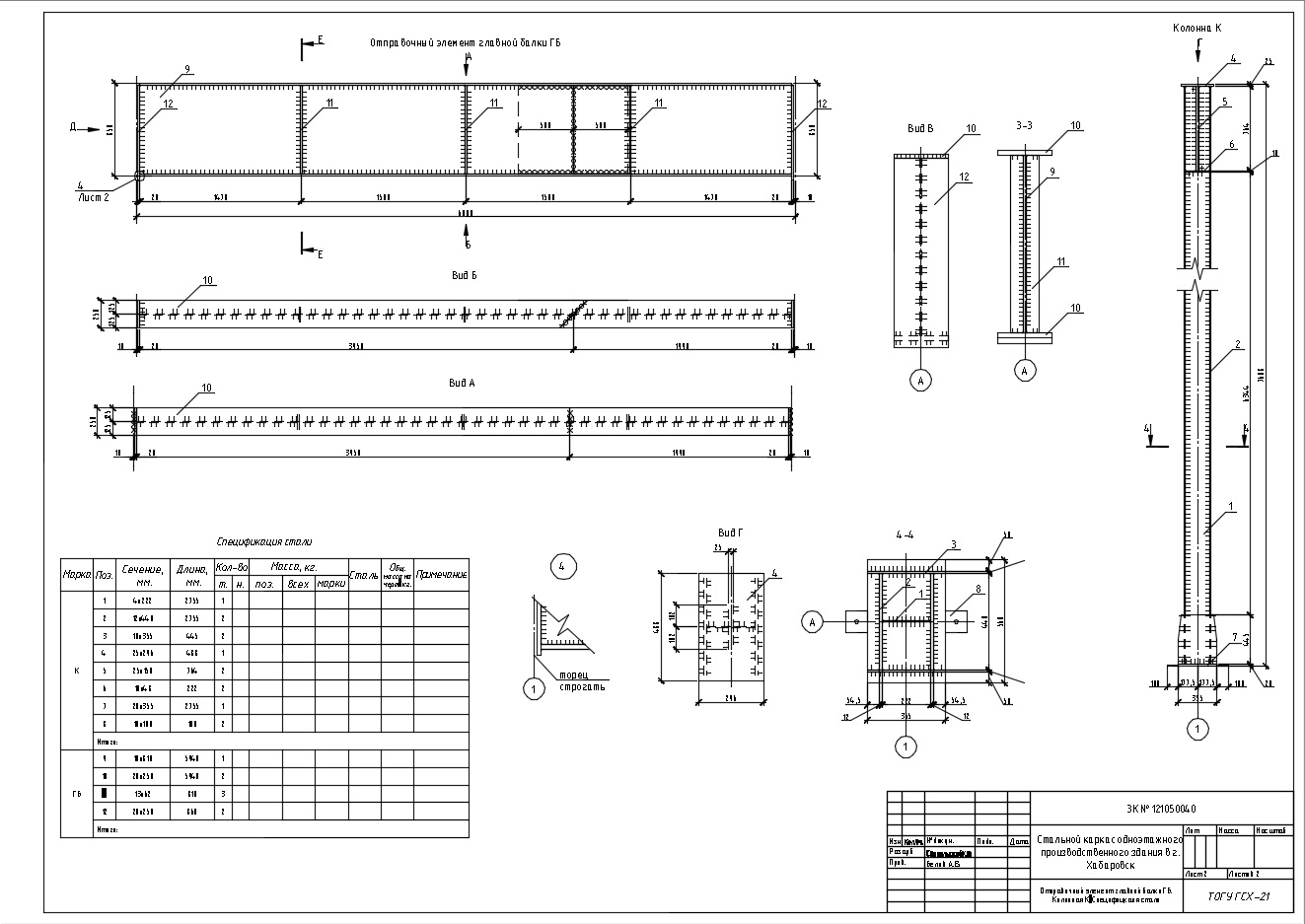

Состав: План рабочей площадки. Разрезы 1-1, 2-2. Основные узлы сопряжения элементов. Спецификация элементов рабочей площадки. Отправочный элемент главной балки Г, колонны К. Спецификация стали. Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Стальной каркас одноэтажного производственного здания

Чертеж.dwg
ПЗ.docx
