Проектирование стального каркаса одноэтажного промышленного здания (Пролёт здания L = 30 м, Шаг колонн В = 6,2 м)

0
2
43
1
0
60

МГТУ им. Г.И. Носова
Кафедра промышленного и гражданского строительства
Курсовой проект по дисциплине "Металлические конструкции включая сварку"
На тему: Проектирование стального каркаса одноэтажного промышленного здания
Магнитогорск 2024

1. Пролёт здания, L = 30 м
2. Шаг колонн, В = 6,2 м
3. Отметка головки кранового рельса, Нr = 13,2 м
4. Грузоподъёмность крана, Q = 50/12,5 т
5. Режим работы крана – А7
6. Тип здания – отапливаемое
7. Уклон кровли: 1,5%
8. Снеговой район III
9. Ветровой район III

Содержание
1. Исходные данные для проектирования
2. Компоновка однопролетной поперечной рамы
3. Сбор нагрузок на поперечную раму
3.1 Постоянные нагрузки
3.2 Временные нагрузки
4. Расчет и конструирование стропильной фермы
4.1 Определение узловой нагрузки
4.2 Определение усилий в элементах стропильной фермы
4.3 Расчёт элементов фермы
4.4 Расчёт сварных угловых швов, крепящих элементы решётки фермы (раскосы и стойки) к верхнему и нижнему поясам фермы с помощью фасонок
5. Статический расчёт однопролётной поперечной рамы
6. Составление таблицы расчётных сочетаний усилий РСУ в левой стойке для её расчёта
7. Расчёт и конструирование колонн производственных зданий
7.1 Определение расчётных длин надкрановой и подкрановой частей колонны в плоскости и из плоскости действия момента
7.2 Расчёт надкрановой части колонны
7.3 Расчёт подкрановой части колонны
7.4 Расчёт сечения подкрановой ветви подкрановой части колонны
7.5 Расчёт шатровой ветви
7.6 Расчёт раскосов решётки колонны
7.7 Расчёт базы колонны
7.8 Расчёт плиты
7.9 Расчёт траверсы и ребер базы
7.10 Расчёт анкерных болтов
8. Расчёт подкрановой балки
8.1 Нагрузка и определение внутренних усилий
8.2 Определение высоты подкрановой балки, компоновка сечения
8.3 Проверка прочности подкрановой балки
8.4 Проверка жесткости (II предельное состояние)
8.5 Проверка местной устойчивости стенки подкрановой балки
8.6 Расчёт опорного ребра жесткости подкрановой балки
9. Библиографический список


Сообщить о проблеме
Автор
user-avatar user-9657213
Дата
26.01.2025
Язык
Русский
Состав

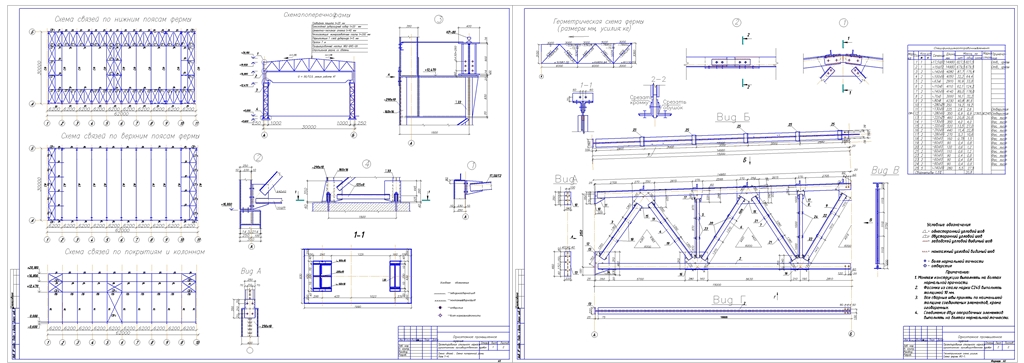

Схема связей. Схема поперечной рамы. Узлы 1-4. Геометрическая схема усилия. Схема фермы ФС-1., ПЗ
Софт
Содержимое архива
  • Стальной каркас.docx
  • Стальной каркас.dwg
