Бета-тестирование КОМПАС-3D v19

Проектирование металлического каркаса одноэтажного промышленного здания

БИТИ НИЯУ МИФИ
Кафедра ПГС
Курсовой проект по дисциплине "Металлические конструкции включая сварку"
На тему: "Проектирование металлического каркаса одноэтажного промышленного здания"
Балаково 2019

Исходные данные:
30 – пролет цеха, м;
13,5– отметка головки рельса (расстояние от уровня чистого пола до верха кранового рельса), м;
30 – грузоподъемность мостового крана, т;
режим работы – весьма тяжелый.
Содержание
1. Компоновка конструктивной схемы каркаса здания
1.1. Исходные данные
1.2. Установка вертикальных размеров рамы
1.3. Устанавливаются основные горизонтальные размеры рамы
1.3. Схемы связей
1.4. Торцевой фахверк
2. Расчет поперечной рамы здания
2.1. Расчетная схема рамы
2.2. Определение нагрузок действующих на раму
2.3. Статический расчет поперечной рамы
3. Расчет и конструирование колонны
3.1. Исходные данные
3.2. Определение расчетных длин колонны
3.3. Подбор сечения верхней части колонны
3.4. Подбор сечения нижней части колонны
3.5. Расчет и конструирование базы колонны
4. Расчет и конструирование стропильной фермы
4.1. Исходные данные
4.2. Сбор нагрузок на ферму
4.3. Определение усилий в стержнях фермы
4.4. Подбор и проверка сечений стержней фермы
4.5. Расчет сварных швов
Литература

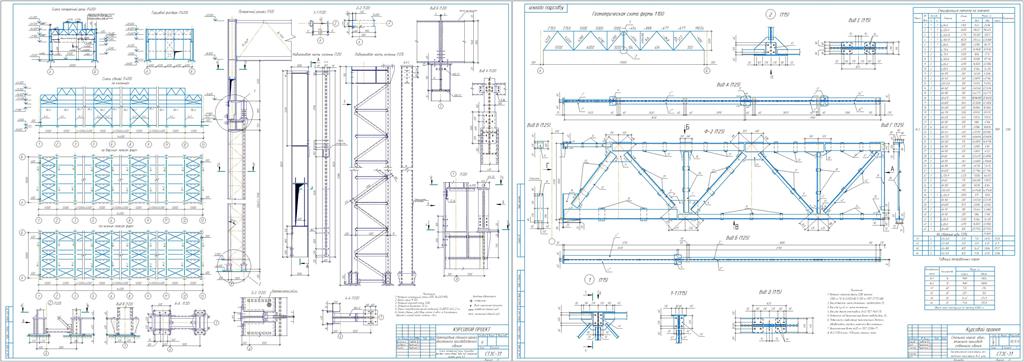

Состав: Схема поперечной рамы, торцевой фахверк, схемы связей, виды А-Е, поперечный разрез, узлы 1-3 Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Металлоконструкции / Проектирование металлического каркаса одноэтажного промышленного здания

Чертеж1.cdw
КП.docx
Чертеж2.cdw
