Проектирование несущих элементов каркаса одноэтажного промышленного здания

Крымский федеральный университет им. Вернадского В.И.
Академия строительства и архитектуры
Архитектурно-строительный факультет
Кафедра строительных конструкций
Курсовой проект по дисциплине «Металлические конструкции»
На тему: Проектирование несущих элементов каркаса одноэтажного промышленного здания
Симферополь 2018

Исходные данные
Шаг колонн 6 м
Ветровой район - 1
Длина здания 120 м
Пролёт 30 м
Снеговой район 4
Отметка оголовка кранового рельса 19.8 м
Грузоподъёмность крана 500кН
Режим работы 7к (тяжелый)
Конструкция покрытия по прогонам, холодное
Подкрановая балка 18кс

СОДЕРЖАНИЕ
1. КОМПОНОВКА ПОПЕРЕЧНОЙ СХЕМЫ ЗДАНИЯ. 2
1.1. Размещение колонн в плане 2
1.2. Компоновка однопролётной рамы. 2
2. РАСЧЁТ ПОДКРАНОВОЙ БАЛКИ. 2
2.1. Расчётные нагрузки на балку (от двух сближенных кранов). 2
2.2. Определение усилий в подкрановой балке от двух сближенных кранов. 2
2.3. Подбор сечения балки. 2
2.4. Проверка общей устойчивости подкрановой балки 2
2.5. Проверка местной устойчивости элементов подкрановой балки 2
2.6 Расчет поясных соединений 2
2.7 Расчет опорного узла 2
3. РАСЧЕТ ФЕРМЫ 2
3.1. Сбор нагрузок на ферму 2
2
4. РАСЧЁТ ПОПЕРЕЧНОЙ РАМЫ 2
4.1. Нагрузки, действующие на раму 2
4.1.1. Постоянные нагрузки. 2
4.1.2. Временные нагрузки 2

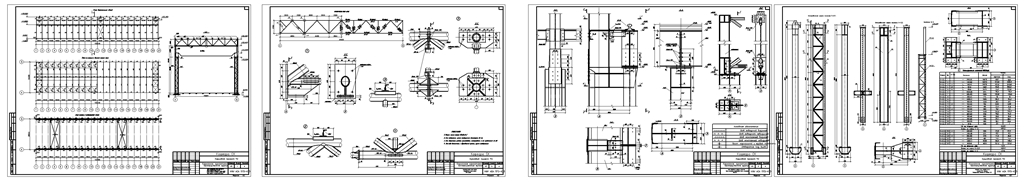

Состав: Геометрическая схема фермы.Отправочная схема фермы.Узлы фермы.Схема поперечной рамы.План колонн и подкрановых балок Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование несущих элементов каркаса одноэтажного промышленного здания

Shapovalov (5).docx
Shapovalov.dwg
