Расчет и проектирование несущих металлических конструкций одноэтажного промышленного здания

Московский государственный открытый университет
Кафедра строительного производства
Курсовой проект по дисциплине: «Металлические конструкции»
На тему:"Расчет и проектирование несущих металлических конструкций одноэтажного промышленного здания"
Губкин 2011

Исходные данные:

1. Нормативная временная нагрузка (включая
кратковременную её часть, предварительно)……….... 5 кН/м2.
2. Панели покрытия здания……………………………….. ребристые па-нели.
3. Класс и марка стали…………………………………….. С352/40/10ХСНД.
4. Сварные соединения (электроды типа)……………….... МР3.
5. Крепление фермы к колонне…………………………….. сварное.
6. Крепление кранового рельса к подкрановой балке......... болтовое.
7. Крепление базы колонны (колонны к фундаменту)…… анкерные бол-ГОСТ 24379-80.
8. Пролет здания………………………………………......... l1=30 м.
9. Шаг рам………………………………………………….… l2=12 м.
10. Опирание головки подкранового рельса.…….………… Нрел=14,4 м.
11. Высота цеха здания (до фермы)……………………........ 19,9 м.
12. Грузоподъемность мостового крана ТУ 24-09-344-84… Q=2000/32 кН.
13. Тип кранового рельса ГОСТ 4121-76*…………………. Кр-140.
14. Тип фермы (по очертанию) схема фермы……………… № 5.
15. Тип колонн (постоянного, переменного
сечения и раздельные)…………………………………….. № 9.
16. Район строительства по снеговой нагрузке…………… II.

Содержание
Исходные данные…………………………………………………………..…2
Компоновка поперечной рамы……………………...………………………..3
1. Расчет рамы …………………… ……………………………………….…..4
1.1. Нагрузка на раму…………………………………………………………6
1.2. Сбор нагрузок на раму…………………………………..…………...…..6
1.3. Временные нагрузки……………………………………………...……..7
1.4. Вертикальное давление……………………………………………….…7
1.5. Поперечная горизонтальная нагрузка………………………...……..….9
1.6. Ветровая нагрузка………………………………………………………..10
1.7. Постоянная нагрузка от веса подкрановой балки…………………......12
1.8. Статический расчет рамы…………………………………………….....12
1.9. Расчет на нагрузки приложенные к ригелю…………………………...12
1.10. Нагрузка от снега……………………………………………………....17
1.11. Расчет на нагрузки приложенные к стойкам………………………....18
1.12. Вертикальное давление кранов……………………………………......18
1.13. Собственный вес подкрановой балки с рельсом и креплением……..22
1.14. Поперечная горизонтальная нагрузка от торможения кран…………24
1.15. Нагрузка от ветра (ветер слева)……………………………………......28
1.16. Собственный вес стены………………………………………………...32
2. Расчет колонны………………………………………………………….......38
2.1. Подбор сечения надкрановой части…….……………………………....40
2.2. Подбор сечения подкрановой части…………………………………….44
2.3. Расчет и конструирование узлов колонны……………………………...51
2.4. Расчет базы колонны …………………………..………………………...54
3. Расчет фермы……………………………………………………………......60
3.1. Расчет узлов фермы……………………...…………………………….....74
Используемая литература ………………….………………………………...95

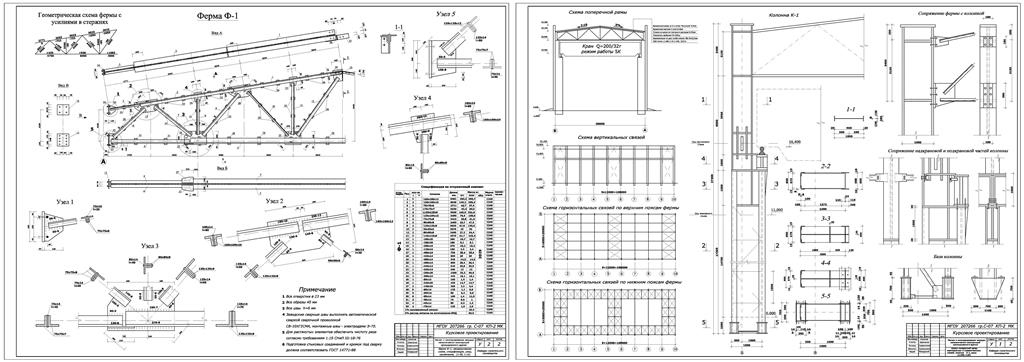

Состав: Пояснительная записка, Чертеж 1 (схемы поперечной рамы, вертикальных и горизонтальных связей, колонна К-1, узлы), Чертеж 2 (Ферма Ф-1, геометрическая схема, спецификация, узлы, примечание) Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет и проектирование несущих металлических конструкций одноэтажного промышленного здания

Пояснит записка.doc
РАМКА.doc
СОДЕРЖАНИЕ.doc
таблица4.doc
таблица5...doc
таблица5.doc
таблицы2.doc
Лист1.dwg
Лист2.dwg
