Проектирование и расчет конструкций одноэтажного промышленного здания в Самаре

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕН-НЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт строительства и архитектуры
Кафедра металлических и деревянных конструкций
КУРСОВАЯ РАБОТА
по дисциплине
«Металлические конструкции»
Тема:
«Проектирование и расчет конструкций одноэтажного промышленного здания»
Москва 2021

Исходные данные к курсовой работе наименование цеха: трубоэлектросварочный, место строительства: Самара, отметка оголовка кранового рельса: 14 м, длина здания: 84 м, пролет здания: 24 м, грузоподъемность крана: 32 т, режим работы кранов: 5, шаг колонн: 12, материал МК: С255, материал фундамента: В12.5, тип покрытия: профилированный лист по прогонам.

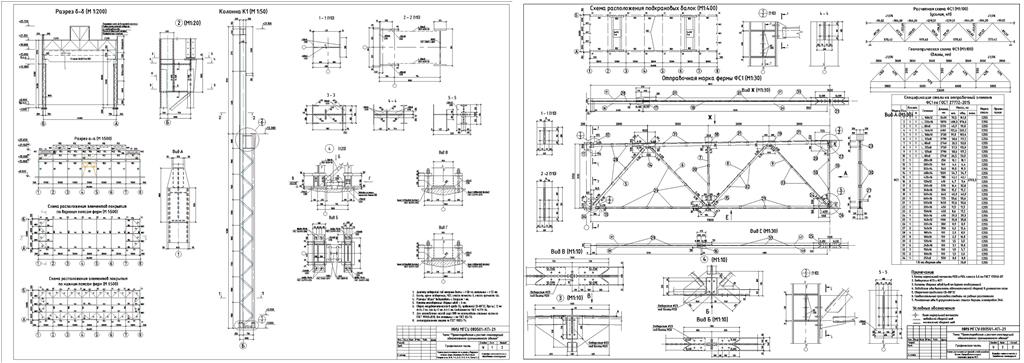

Схема расположения колонн, схемы связей по верхнему и нижнему поясам стропильных ферм, план покрытия, поперечный разрез здания, средняя колонна (общий вид, база колоны, узел сопряжения надкрановой и подкрановой части, узлы крепления фермы к колонне), стропильная ферма (общий вид, узлы крепления решетки, монтажный стык).

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 5
РАЗДЕЛ 1. Компоновка каркаса 6
1.1 Размещение колонн в плане 6
1.2 Компоновка поперечных рам 6
1.3 Связи 8
РАЗДЕЛ 2. Сбор нагрузок 10
2.1 Постоянные нагрузки 10
2.2 Снеговая нагрузка 11
2.3 Ветровая нагрузка 13
2.4 Нагрузки от мостовых кранов 15
РАЗДЕЛ 3. Статический расчет рамы в ПК ЛИРА-САПР 17
3.1 Создание геометрической схемы, жесткостных характеристик и граничных условий 17
3.2 Приложение нагрузок 17
3.3 Результаты расчета 23
РАЗДЕЛ 4. Расчет и проектирование колонны 24
4.1 Расчетные усилия в стержнях колонны 24
4.2 Определение расчетных длин участков колонны 24
4.3 Подбор сечения верхней части колонны 25
4.4 Компоновка сечения верхней части колонны 27
4.5 Проверка подобранного сечения верхней части колонны 30
4.6 Подбор сечения нижней части колонны 32
4.7 Расчет решетки 37
4.8 Расчет сварных швов крепления раскосов к полкам ветвей 39
4.9 Проверки подобранного сечения нижней части колонны 41
4.10 Расчет узла сопряжения верхней и нижней части колонны 46
4.11 Расчет базы колонны 52
РАЗДЕЛ 5. Расчет и проектирование стропильной фермы 60
5.1 Подбор сечений стержней 60
5.2 Расчет швов крепления элементов решетки 63
5.3 Расчет узла крепления пояса к фасонке 66
5.4 Расчет стыков в местах изменений сечений поясов фермы 68
5.5 Расчет узлов крепления фермы к колонне 83
5.6 Расчет монтажного стыка 90
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 102
