Стальные конструкции одноэтажного промышленного здания с мостовыми кранами

Кубанский Государственный технологический университет
Кафедра строительных конструкций.
по дисциплине «Металлические конструкции (общий курс)»
на тему «Стальные конструкции одноэтажного промышленного здания»
Краснодар 2020

ИСХОДНЫЕ ДАННЫЕ:

1. Режим работы кранов – средний

2. Грузоподъемность мостовых кранов, кН: 300; 500; 800; 1000; 1250

3. Пролет здания, м: 24; 30; 36

4. Отметкаголовкирельса, м: 10; 11; 12; 13; 14; 15; 16

5. Длиназдания,м: 96; 102; 108; 120; 132; 144

6. Снеговаянагрузка, кПа: 1,2; 1,8; 2,4; 4,0

7. Ветроваянагрузка, кПа: 0,23; 0,3; 0,38; 0,48

8. Шагколоннвпродольномнаправлении,м: 6; 12

9. Характерпокрытия: утепленное, холодное

10. Типферм: из тавров и уголков; из круглых труб; из парных уголков

Курсовой проект: 52 с., 21 рис., 6 табл., 6 источников, иллюстративная часть – 2 листа формата А1.

ФЕРМА, ПОПЕРЕЧНАЯ РАМА, ОТСЕК, ОДНОСТУПЕНЧАТАЯ КОЛОННА, БАЗА, МОСТОВОЙ КРАН, РЕШЕТЧАТАЯ КОЛОННА, УЗЕЛ СОПРЯЖЕНИЯ.

Приведены расчеты, связанные с проектированием стальных конструкций одноэтажного промышленного здания.
Рассчитана, ферма из круглых труб, поперечная рама, одноступенчатая колонна. На основании расчета произведен подбор сечения и размеров колонны, фермы.
Разработана отправочная марка на ферму.
Содержание
Введение…………………………………………………………………………..5
Нормативные ссылки……………………………………………………….........6
Исходные данные………………………………………………………………...7
1. Расчёт фермы………………………………………………………………...8
1.1. Сбор нагрузок………………………………………………………………..8
1.2. Определение усилий в элементах фермы………………………………….9
1.3. Подбор сечений элементов…………………………………………………10
1.4. Расчет узлов фермы из круглых труб……………………………………...12
1.4.1. Промежуточный узел фермы с заводским стыком верхнего пояса ...…12
1.4.2. Укрупнительный стык нижнего пояса фермы на монтажной сварке…13
1.4.3. Монтажный стык верхнего пояса………………………………………..14
1.4.4. Опорный узел……………………………………………………………...15
2. Расчет поперечной рамы с шарнирным прикреплением ригеля к колоннам………………………………………………………………………...16
2.1. Компоновка рамы…………………………………………………………...16
2.2. Нагрузки, действующие на раму…………………………………………...18
2.3. Расчетная схема ...…………………………………………………………..24
2.4. Статический расчет рамы на отдельные нагрузки ...……………………..25
3. Расчет внецентренно сжатой колонны ...…………………………………36
3.1. Исходные данные …………………………………………………………..36
3.2. Расчетные длины участков колонны………………………………………36
3.3. Расчет надкрановой части колонны………………………………………..37
3.4. Расчет подкрановой части колонны……………………………………….39
3.4.1. Расчет ветвей подкрановой части………………………………………..39
3.4.2. Расчет решетки……………………………………………………………41
3.4.3. Проверка устойчивости колонны в плоскости рамы как единого сквозного стержня……………………………………………………………….42
3.5. Расчет узла сопряжения верхней и нижней частей колонны…………….43
3.5.1. Проверка прочности шва 1……………………………………………….44

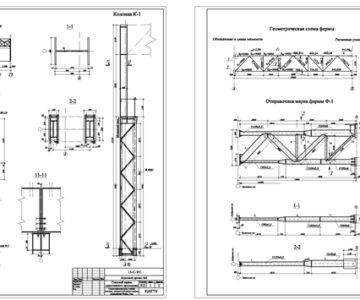

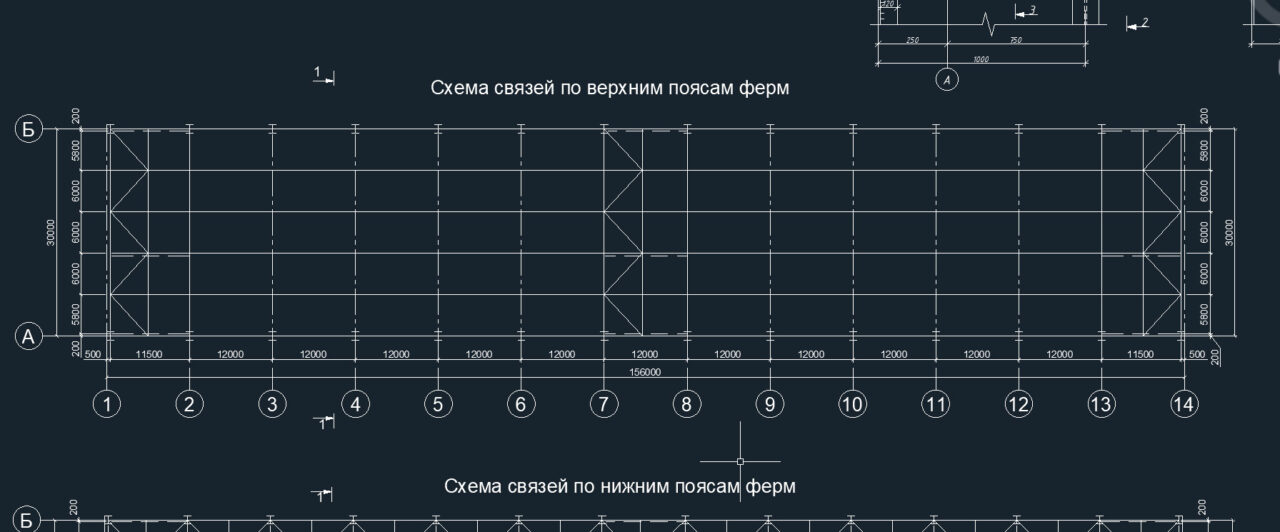

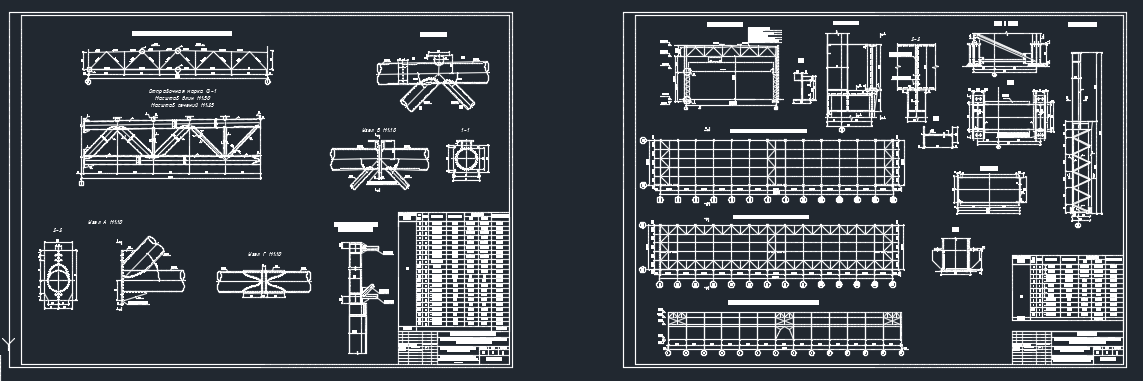

Состав: Геометрическая схема и расчетные усилия фермы , отправочная марка , узел опирания фермы на колонну , узел А , Б , В ,Г . Схема связей по верхним и нижним поясам ферм , схема вертикальной связи , колонна.

Софт: AutoCAD 2018

Файлы:
кп Черняк В.Е..dwg
Кп Черняк В.Е гр 17-С-УС-1.docx
