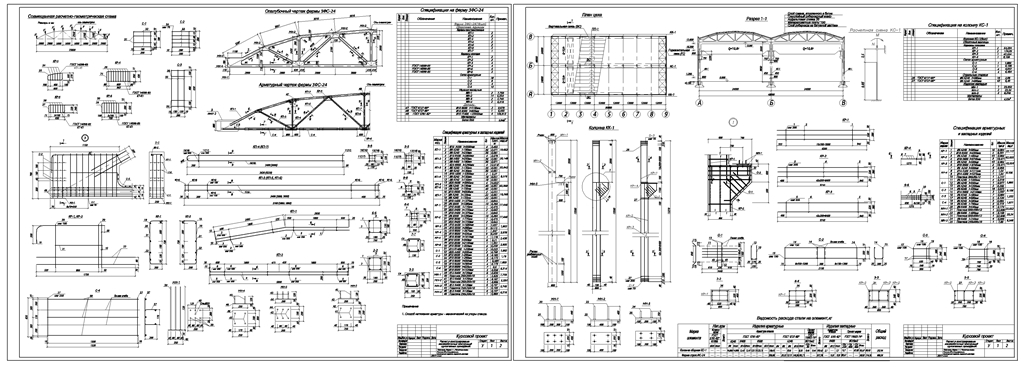

Проектирование железобетонных конструкций одноэтажного промышленного здания с мостовыми кранами

Казанский государственный архитектурно строительный университет
Кафедра железобетонных материалов
Курсовой проект Проектирование железобетонных конструкций одноэтажного промышленного здания с мостовыми кранами
Казань 2017

Данные для выполнение курсового проекта:
Шаг колонн в продольном направление, м - 6
Число пролетов в продольном направлении, м - 6
Число пролетов в поперечном направление, м - 2
Высота до низа стропильной конструкции, м - 13.2
Тип ригеля и пролет - ФС-18
Грузоподъемность (ТС) и режим работы крана - 12.5
Тип конструкции кровли - 1
Класс бетона для сборных конструкций - В30
Класс бетона предварительно напряжённых. конструкций - В40
Класс арматуры сборных ненапрягаемых. конструкций - А400
Класс предварительно напрягаемой арматуры - К1500
Тип и толщина стеновых панелей - ПСП-240
Проектируемая колонна по оси - А
Номер расчетного сечения колонны - 4
Город строительства - Томск
Тип местности (для ветра) - А
Влажность окружающей среды - 70%
Уровень ответственности здания - норм(II)

Содержание

Введение………………………………………………………………………………………………………………….3
1. Компоновка поперечной рамы и определение нагрузок……………………………….…4
1.1 Компоновка поперечной рамы …………………………………………………………………….4
1.2 Определение постоянных и временных нагрузок на поперечную рамы..……..5
1.2.1. Постоянные нагрузки………..…………………………………………………………………………..5
1.2.2. Временные нагрузки………………………………………………………………………………………6
1.2.2.1. Крановые нагрузки……………………………….………..……………………………………………6
1.2.2.2. Ветровая нагрузка………………………………………………………………………………………..7
3. Проектирование колонны. ………………………………………………………………………………….8
3.1. Формирование расчётной схемы………………………….………………………………………….8
3.2. Расчет на прочность по сечениям нормальных к продольной оси колонны………………………………………………………………………………………………......…………….12
3.3. Подбор несимметричного армирования……………………………………..………………..14
3.4. Расчет прочности подкрановой консоли колонны……………………..…………………15
4. Проектирование стропильных конструкций. Сегментная ферма……..…………….16
4.1. Расчёт нижнего пояса…………………………..………………………………………………………...18
4.1.1. Расчет нижнего ПН пояса: подбор арматуры.…………………. …………………………18
4.1.2. Расчет нижнего ПН пояса: образование трещин …………………………….………...19
4.1.3. Расчет нижнего ПН пояса: раскрытие трещин…………………………………………….21
4.2 Расчет верхнего пояса: подбор арматуры…………………………………….………….…….24
4.3. Расчет растянутого раскоса ……………………..………………………………….…………………28
4.4. Расчет сжатого раскоса (стоек) ……………………..………………………………….……………28
4.5. Расчет опорного узла…………………………………………………..………………………………....31
5. Список использованной литературы………………………………………………………………...35
Приложение……..…………………………………………………………………………………………………….36
