Казанский государственный архитектурно-строительный университет.
Кафедра Железобетонных и Каменных Конструкций.
Курсовой проект по дисциплине: "Железобетонные конструкции"

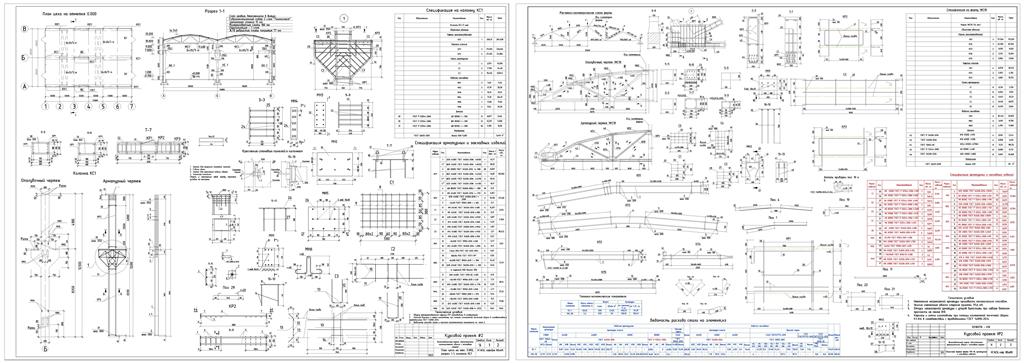

На тему: «Железобетонные конструкции одноэтажного промышленного здания с мостовыми кранами».
Казань 2022
Город строительства Якутск
Компоновку поперечной рамы производим в соответствии с требованиями типизации конструктивных схем одноэтажных промышленных зданий.
Находим высоту надкрановой части колонн, принимая высоту подкрановой балки 1,2 м (по прил. XII [4]), а кранового пути 0,15 м с учетом минимального габарита приближения крана к стропильной конструкции 0,1 м (согласно п.5.1.5 [3]) и высоты моста крана грузоподъемностью 20/5 т Нк = 2,4 м
Содержание
Этап 1. Компоновка конструктивной схемы здания. Сбор нагрузок. 3
Этап 2. Сбор нагрузок на поперечную раму одноэтажного промышленного здания с мостовыми кранами 7
Этап 3. Расчетные сочетания усилий в сечении 3-3 по оси "Б". 12
Этап 4. Расчет средней колонны (по оси «Б») 12
4.1. Расчет продольной арматуры ствола колонны для случая симметричного армирования. 13
4.2. Расчет продольной и поперечной арматуры консоли колонны 34
4.3. Армирование подкрановой части колонны 35
4.4. Проверка несущей способности по нормальному сечению из плоской поперечной рамы 36
Этап 5. Проектирование предварительно напряженной раскосной сегментной фермы (I ФС18). 38
5.1. Составление основных сочетаний расчетных усилий. 40
5.2. Расчет нижнего пояса фермы 41
5.2.1. Подбор арматуры 41
5.2.2. Образование трещин 42
5.3. Расчет верхнего пояса фермы 46
5.3.1. Подбор арматуры 46
5.4. Расчет раскосов 49
5.4.1. Подбор арматуры нисходящего раскоса. 49
5.4.2. Подбор арматуры восходящего раскоса.. 50
5.5. Расчет стоек 54
5.5.1. Подбор арматуры растянутой стойки... 54
5.6. Расчет опорного узла 57
Список литературы 62
