Одноэтажное промышленное здание с мостовыми кранами г. Новосибирск

ВлГУ
Кафедра Строительных конструкций
Курсовой проект
По дисциплине: «ЖБК»
На тему: «Одноэтажное промышленное здание с мостовыми кранами»
Владимир 2016

Содержание

1.Компановка конструктивной схемы
1.1. Выбор сетки колонн и системы привязки их к разбивочным осям…
1.2.Компановка покрытия здания…………………………………………
1.3.Разбивка здания на температурные блоки…………………………….
1.4.Компановка поперечной рамы………………………………………..
1.5.Выбор системы связей обеспечивающих пространственную
жесткость…………………………………………………………………..
2.Расчет двухшарнирной сборной арки………………………………….
2.1.Данные для проектирования………………………………………….
2.2.Расчетный пролет и загрузки…………………………………………..
2.3.Геометрические характеристики оси арки……………………………
2.4.Определение усилий от единичной нагрузки q=1…………………….
2.5.Расчет затяжки…………………………………………………………..
2.6.Расчет прочности нормальных сечений……………………………….
2.7.Расчет прочности наклонных сечений…………………………………
3.Расчет поперечной рамы…………………………………………………..
3.1.Определение нагрузок, действующих на поперечную раму………….
3.2.Статический расчет рамы……………………………………………….
3.3Сочетание усилий………………………………………………………..
4.Расчет двухветвевой колонны ряда Б…………………………………….
4.1.Данные для проектирования…………………………………………….

4.2.Расчет надкрановой части колонны…………………………………
4.3.Расчет подкрановой части колонны…………………………………
4.4.Расчет подкрановой консоли…………………………………………
4.5.Проверка трещиностойкости и прочности колонны в стадиях
подъема , транспортировки и монтажа………………………………….
5.Расчет фундамента под колонну ряда Б…………………………………
5.1.Данные для проектирования…………………………………………….
5.2.Определение размеров подошвы фундамента………………………..
5.3.Проверка давления под подошвой фундамента……………………..
5.4.Определение конфигурации фундамента……………………………
5.5.Проверка фундамента на продавливание дна стакана и
на раскалывание…………………………………………………………….
5.6.Подбор арматуры подошвы……………………………………………..
6.Список литературы………………………………………………………….

Каркас одноэтажного промышленного здания представляет собой пространственную систему, состоящую из защемленных в фундаменты колонн, объединенных поверху в пределах температурного блока стропильными конструкциями, плитами покрытия и связями. Эта пространственная система условно расчленяется на продольные и поперечные рамы, каждая из которых воспринимает вертикальную и горизонтальную нагрузку.
Проектируемое здание в соответствии с заданием имеет сетку колонн 30x6м. Высота помещения от чистого пола до низа стропильной конструкции по заданию составляем 10.8м. Шаг колонн в продольном направлении принят 6м. Обрез фундамента располагается на
отметке -1.35м., следовательно, полная высота колонны составляет:

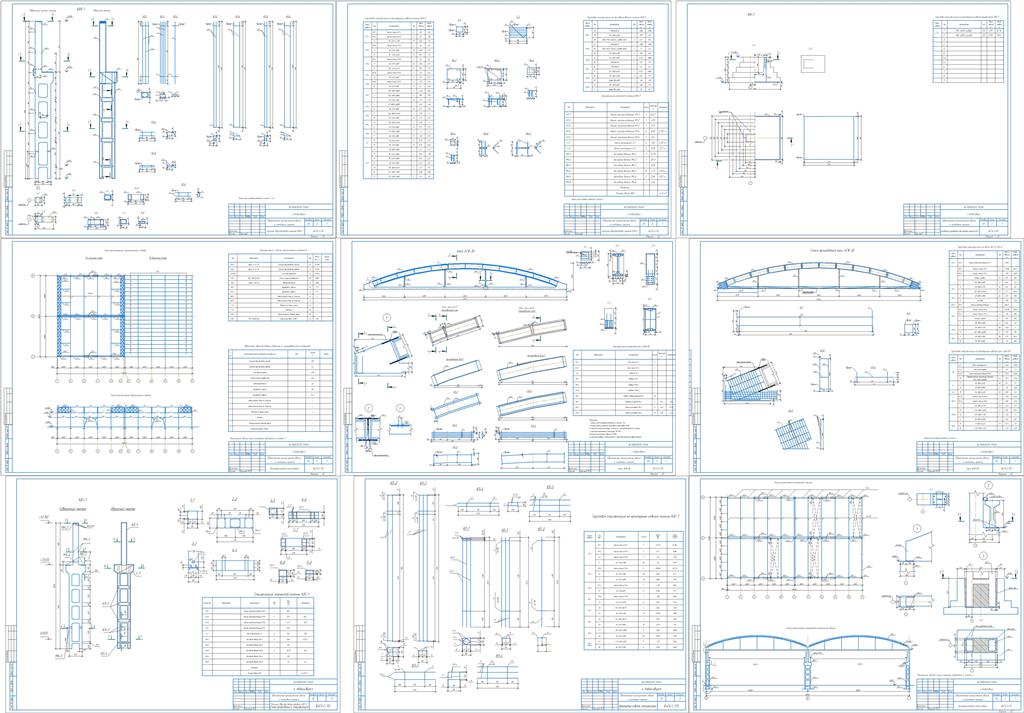

Состав: Схема расположения элементов каркаса, узлы; Схема расположения связей, Спецификация к схемам расположения элекментов; Габаритный чертеж(колонна), Схема армирования и спецификация; Арматурные изделия, спецификация, ведомость деталей; Закладные детали, спецификация; Габаритный чертеж(балка), закладные изделия, спецификация; Схема армирования, спецификация; Арматурные изделия, спецификация; Столбчатый фундамент под крайнюю колонну, Габаритный чертеж, схема армирования, спецификация; Ведомость расхода стали. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание с мостовыми кранами г. Новосибирск

Kolonna1.cdw
Kolonna2.cdw
ZhBK_PZ.docx
спецификация.cdw
ZhBK.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
