Проект железобетонных конструкций одноэтажного промышленного здания с мостовыми кранами

Казанский государственный архитектурно строительный университет
Кафедра ЖБиКК
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему : "Железобетонные конструкции одноэтажного промышленного здания с мостовыми кранами"
Казань 2014

1. Компоновка поперечной рамы и определение нагрузок ………………………… 4
2. Статический расчет рамы……………………..…………………………………... ………9
2. Проектирование колонны……………………..…………………………………... ……..…11
3. Проектирование стропильных конструкций. Раскосная сегментная ферма ……17
4. Список использованной литературы. ………………………………………………….. 33

1. Шаг колонн в продольном направлении, м 6,00
2. Число пролетов в продольном направлении. 6
3. Число пролетов в поперечном направлении. 3
4. Высота до низа стропильной конструкции,м 12,00
5. Тип ригеля и пролет ФС-24
6. Грузоподъемность (ТС) и режим работы крана 20/5Н
7. Тип конструкции кровли 4
8. Класс бетона монол. констр. и фундамента В 20
9. Класс бетона для сборных конструкций В 30
10. Классбетона пред. напряженных конструкций В 40
11. Вид бетона строп. констр. и плит покрытия легкий
12. Класс арматуры монол. констр. и фундамента А400
13. Класс арм-ры сборных ненапр. конструкций А300
14. Класс пред. напрягаемой арматуры Вр1200
15. Тип и толщина стеновых панелей ПСЯ-240
16. Проектируемая колонна по оси
17. Номер расчетного сечения колонны 4-4
18. Глубина заложения фундамента, м 3.15
19. Усл. расчетное сопротивление грунта 0.20
20. Район строительства Пенза
21. Тип местности В
22. Влажность окружающей среды 65%
23. Класс ответственности здания II
24. Метод натяжения ПН арматуры механ.

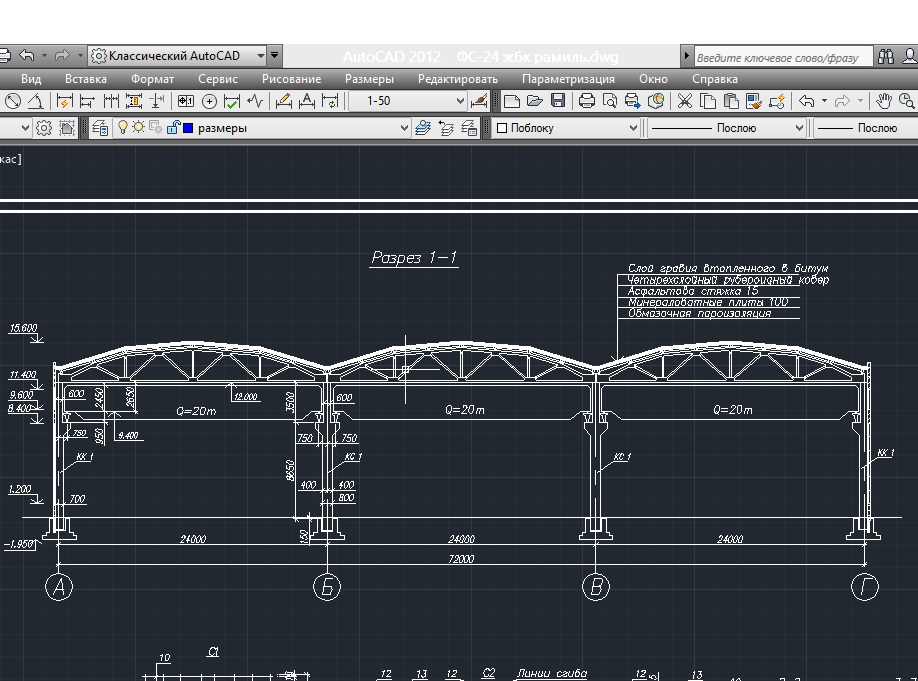

Состав: План,разрез,расчетные схемы,спецификация,арматурные изделия,ведомость расхода стали,опалубочный чертеж,арматурный чертеж,арматурные изделия,ТЭП. Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Строительство / Проект железобетонных конструкций одноэтажного промышленного здания с мостовыми кранами

ЖБк/~$яснилка.doc
ЖБк/пояснилка.doc
ЖБк/ФС-24 жбк рамиль.dwg
ЖБк/ФС-24 жбк рамиль.dwl
ЖБк/ФС-24 жбк рамиль.dwl2
