Одноэтажное промышленное здание из железобетона

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ им. Н. П. ОГАРЁВА
Кафедра строительных конструкций
Курсовой проект по дисциплине «Железобетонные и каменные конструкции»
На тему:«ОДНОЭТАЖНОЕ ПРОМЫШЛЕННОЕ ЗДАНИЕ ИЗ ЖЕЛЕЗОБЕТОНА»
Саранск 2019

Исходные данные для проектирования, Длина здания – 144 м, Пролет здания – 30 м, Количество пролетов – 1 ,Продольный шаг колонн – 12 м ,Высота подкранового рельса – 11,5 м, Тип подкрановой балки – разрезная, Грузоподъемность крана – 50/10 т, Количество кранов в пролете – 2, Режим работы кранов – средний, Сопряжение ригелей с колоннами – шарнирное,
,Главная несущая конструкция покрытия – ферма, Расчетное сопротивление грунта – 0,2 МПа,
Район строительства – г. Хабаровск (снеговой – II, ветровой – III),Классы бетона и арматурной стали – для ненапрягаемых элементов – B25, А400; для напрягаемых элементов – B35, А1000.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 6
1 Компоновка конструктивной схемы здания 7
1.1 Выбор сетки колонн 7
1.2 Выбор системы привязок колонн к разбивочным осям 7
1.3 Определение внутренних габаритов здания 8
1.4 Компоновка покрытия 9
1.5 Разбивка здания на температурные блоки 10
1.6 Обеспечение пространственной жесткости каркаса здания 12
1.7 Выбор типа и предварительное назначение размеров сечений колонн 14
2 Статический расчет поперечной рамы здания 21
2.1 Сбор нагрузок на поперечную раму здания 21
2.2 Составление расчетной схемы 30
2.3 Схемы загружения поперечной рамы 34
2.4 Конструирование арматуры колонн 39
3 Проектирование фермы покрытия 44
3.1 Сбор нагрузок на ферму 45
3.2 Составление расчетной схемы фермы 46
3.3 Схемы загружения фермы 46
3.4 Конструирование арматуры элементов фермы 48
3.5 Расчет и конструирование опорного узла фермы 50
4 Проектирование отдельного фундамента под колонну 55
4.1 Данные для проектирования 55
4.2 Определение размеров подошвы фундамента и краевых давлений 57
4.3 Проверка давлений под подошвой фундамента 58
4.4 Определение конфигурации фундамента и проверка нижней ступени 59
4.5 Проверка высоты нижней ступени 62

4.6 Подбор арматуры подошвы 63
4.7 Расчет подколонника и его стаканной части 65
ЗАКЛЮЧЕНИЕ 71
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 72
ПРИЛОЖЕНИЕ А Результаты расчета поперечной рамы здания в ПК ЛИРА 73
ПРИЛОЖЕНИЕ Б Результаты расчета фермы покрытия в ПК ЛИРА 101
ПРИЛОЖЕНИЕ В Результаты расчета фундамента в ПК МОНОМАХ 112

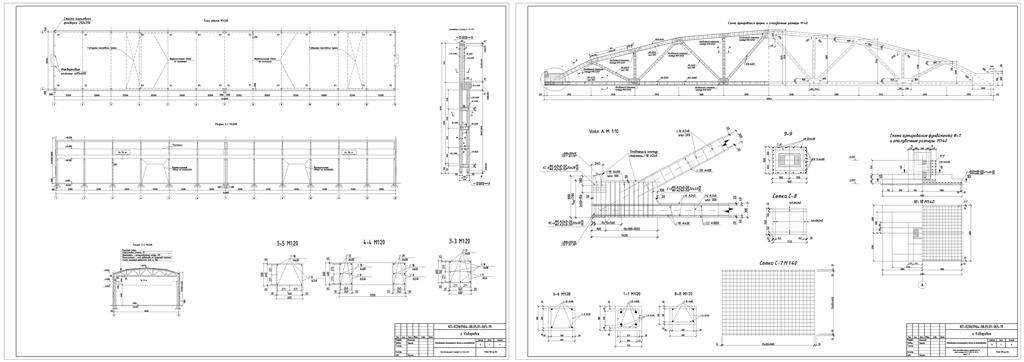

Состав: План здания, схемы армирования фермы и фундамента Ф-1, узел А, разреры 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8, 9-9, 10-10, сетки 7 и 8 Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание из железобетона

ЖБК 065 .dwg
Пояснилка.docx
рама 065 - копия.lir
рама 065.lir
ферма 065.lir
ферма 065сп.lir
