Расчет железобетонного каркаса одноэтажного промышленного здания

Белорусский национальный технический университет
Кафедра "Железобетонные и каменные конструкции"
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Расчет стропильной балки, ступенчатой колонны, столбчатого фундамента"
Минск, 2019

В курсовом проекте были рассчитаны следующие виды конструкций:
- стропильная балка
- ступенчатая колонна
- столбчатый фундамент
Также был выполнен статический расчет каркаса промышленного здания с применением САПР SCAD.
Содержание
1. Исходные данные для проектирования
2. Определение нагрузок на поперечную раму
3. Статический расчет поперечной рамы здания
4.1. Расчет железобетонной двускатной балки
4.2. Расчет и конструирование колонны крайнего ряда
4.3. Расчет фундамента под колонну крайнего ряда
5. Список использованных источников

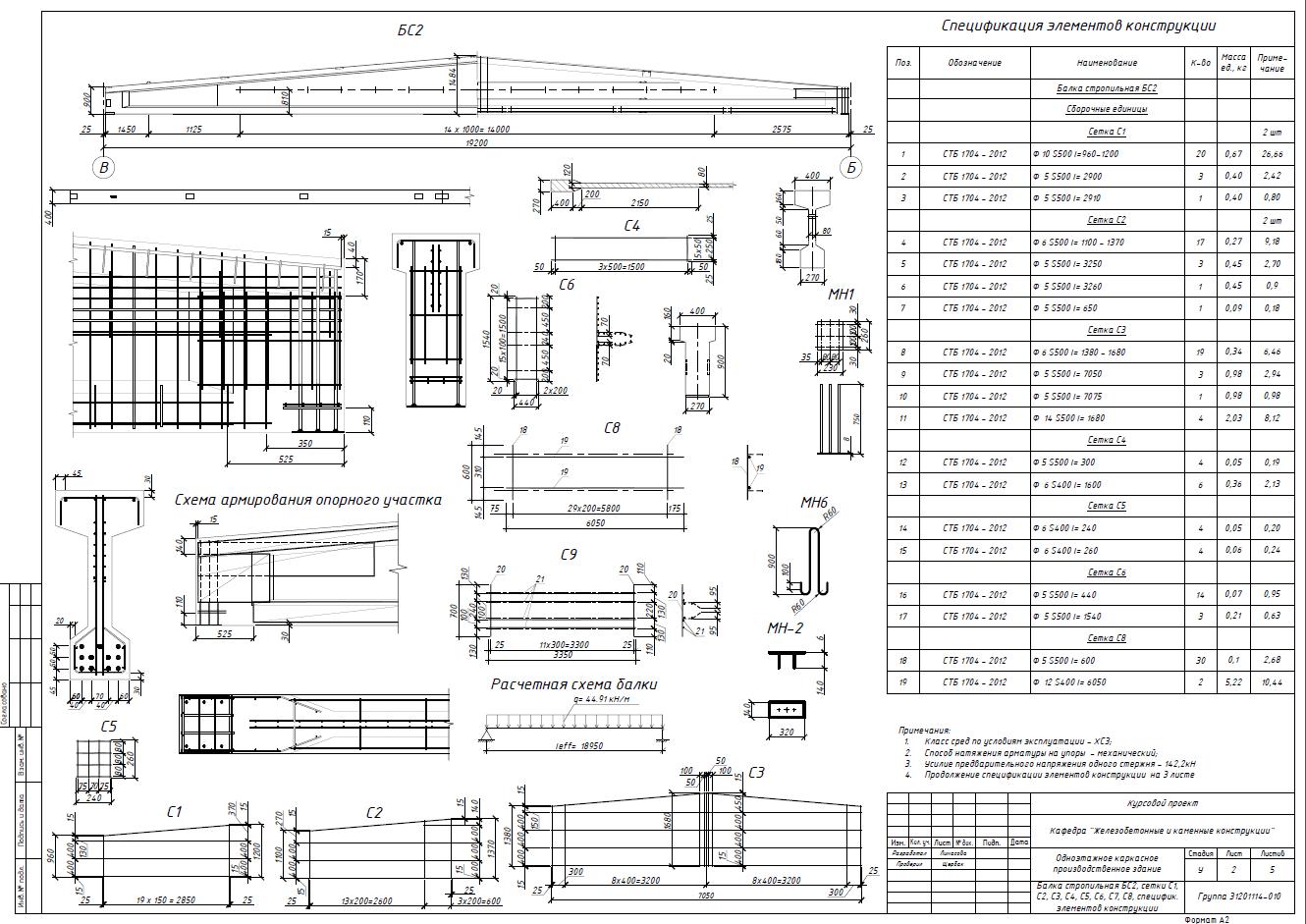

Состав: Схема расположения элементов каркаса; Разрезы 1-1, 2-2; Узлы 1,2; Колонна К3, фундамент Ф3, каркас КР3, сетки С1, С2,С3,С4, закладные изделия, Балка стропильная БС2, сетки С1, С2, С3, С4, С5, С6, С7, С8, спецификация элементов конструкции Язык документа
