ВТУЗ, Северодвинск, 2011г., 115стр.
Железобетонное перекрытие многоэтажного промышленного здания
Монолитный и сборный вариант
Железобетонное перекрытие многоэтажного промышленного здания
Задание:
Разработать проект многоэтажного каркасного здания в двух вариантах: сборном и монолитном с наружными кирпичными стенами. В монолитном варианте выполнить компоновку конструктивной схемы ребристого перекрытия, расчет и конструирование плиты, второстепенной балки, кирпичного простенка первого этажа. В сборном варианте выполнить компоновку конструктивной схемы перекрытия, расчет и конструирование пустотной или ребристой плиты, ригеля, колонны со стыком, фундамента
1. Исходные данные:
Здание каркасное многоэтажное. Количество этажей 3 (4). Высота этажа 4,2 (4,5)м.
Класс бетона В20 – В40. Класс арматурной стали A-II, A-III, Bp-I. Армирование сварными сетками и каркасами. Класс стали закладных деталей С245, тип электродов для сварки Э-42.
Наружные стены кирпичные, полы по СНиП, верхний этаж внутренних колонн не имеет.
Графический материал:

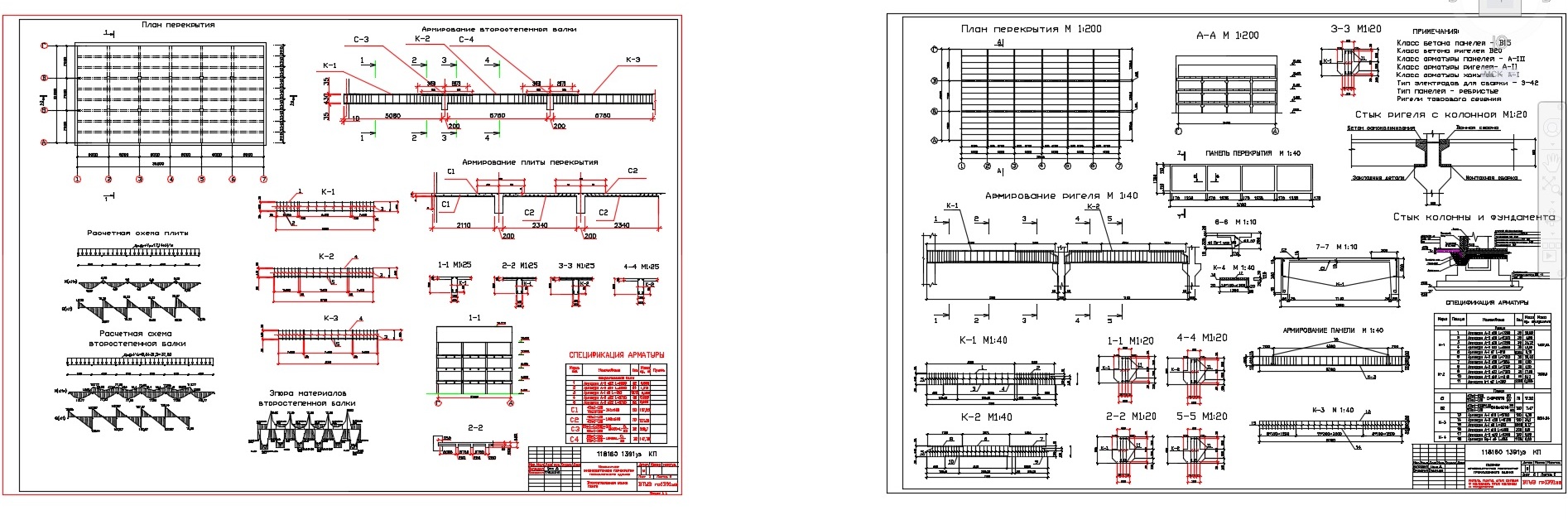

Выполняется на двух листах формата А1.
Чертежи железобетонных конструкций со спецификацией арматуры: плиты, второстепенной балки, панели, ригеля, колонны, фундамента, узла сопряжения ригеля с колонной, стыка колонн, заделки колонны в фундамент
СОДЕРЖАНИЕ
Задание на курсовой проект 2
I. МОНОЛИТНЫЙ ВАРИАНТ ПЕРЕКРЫТИЯ 6
1 КОМПОНОВКА РЕБРИСТОГО ПЕРЕКРЫТИЯ 6
2 ПЛИТА 10
2.1 Расчетная схема 10
2.2 Выровненные изгибающие моменты 12
2.3 Поперечные силы 12
2.4 Расчет арматуры 13
2.5 Схема армирования плиты 15
3 ВТОРОСТЕПЕННАЯ БАЛКА 16
3.1 Расчетная схема 16
3.2 Расчет продольной арматуры 23
3.2.1 Расчет сеток 24
3.2.2 Расчет продольной нижней арматуры в крайнем пролете 25
3.2.3 Расчет нижней продольной арматуры в средних пролетах 26
3.2.4 Расчет верхней продольной арматуры в крайнем пролете. 27
3.2.5 Расчет верхней продольной арматуры во втором пролете слева. 28
3.2.6 Расчет верхней продольной арматуры в среднем пролете 28
3.3 Расчет поперечной арматуры 29
3.3.1 Расчет поперечной арматуры в крайнем пролете 29
3.3.2 Расчет поперечной арматуры для сечения на средних пролетах 36
3.3.3 Расчет поперечной арматуры для вторых от края опор 41
3.4 Расчет обрыва продольной арматуры 46
3.4.1 Расчет обрыва продольной арматуры в крайнем пролете 46
3.4.2 Расчет анкеровки у грани свободных опор 48
3.4.3 Расчет обрыва продольной арматуры во втором пролете 51
3.4.4 Расчет обрыва продольной арматуры в средних пролетах 53
3.5 Эпюра материалов 55
4 РАСЧЕТ НЕСУЩЕГО ПРОСТЕНКА ПЕРВОГО ЭТАЖА 56
4.1 Сбор нагрузок на простенок 56
4.2 Расчет сечений простенка 1-го этажа 57
4.3 Расчет на смятие 58
II. CБОРНЫЙ ВАРИАНТ ПЕРЕКРЫТИЯ С БАЛОЧНЫМИ ПЛИТАМИ 59
1 КОМПОНОВКА ПЕРЕКРЫТИЯ 59
1.1. Корректировка варианта 59
2. РАСЧЕТ И КОНСТРУИРОВАНИЕ ПАНЕЛИ 61
2.1. Назначение размеров и сбор нагрузок 61
2.2. Определение расчетных усилий 62
2.3. Характеристики материалов 62
2.4 Проверка размеров сечения панели 63
2.5 Расчёты панели по первой группе предельных состояний 63
2.5.1 Расчёты по нормальным сечениям 63
2.5.2 Расчёт по сечениям наклонным к продольной оси 65
2.6 Расчёт панели по второй группе предельных состояний 70
2.6.1 Геометрические характеристики приведённого сечения 70
2.6.2 Расчёт трещиностойкости сечений, нормальных к продольной оси 71
2.6.3 Расчёты трещиностойкости сечений, наклонных к продольной оси 72
2.6.4 Расчёты по деформациям 73
2.7 Проверка панели на монтажные нагрузки 76
Расчёт монтажных петель: 76
2.8 Конструирование панели 77
3. РАСЧЁТ И КОНСТРУИРОВАНИЕ МНОГОПРОЛЁТНОГО НЕРАЗРЕЗНОГО РИГЕЛЯ 77
3.1 Определение размеров ригеля 77
3.2 Сбор нагрузок 77
3.3 Характеристики материалов 78
3.4 Определение расчётных усилий 78
3.5 Проверка размеров сечения 83
3.6 Расчёт на прочность по сечениям нормальным к продольной оси 84
3.7 Расчёт по сечениям наклонным к продольной оси 90
3.8 Эпюра материалов и конструирование элементов 97
3.9 Расчёт стыка ригеля с колонной 99
4 РАСЧЁТ КОЛОННЫ 101
4.1 Сбор нагрузок на колонну и определение размеров поперечного сечения 101
4.2 Исходные для проектирования 102
4.3 Расчёт колонны по прочности 102
4.4 Расчёт консоли колонны 104
5. РАСЧЁТ ФУНДАМЕНТА ПОД КОЛОННУ 106
5.1 Определение размеров фундамента 106
5.2. Расчёт на продавливание 107
5.3 Проверка толщины фундаментной плиты, исходя из прочности 107
наклонных сечений 107
5.4 Расчёт фундамента на раскалывание 108
5.5 Расчёт прочности нормальных сечений 108
6. СПИСОК ЛИТЕРАТУРЫ 110
