Ребристое перекрытие многоэтажных промышленных и гражданских зданий

Белорусско-Российский университет
Кафедра СКЗС
Курсовой проект по дисциплине "ЖБК"
На тему: "Ребристое перекрытие многоэтажных промышленных и гражданских зданий"
Могилев 2012

Тип здания гражданское
Размер здания в плане А×Б 22×86м
Количество этажей n1 5
Высота этажа H1 3,5м
Нормативная временная нагрузка на перекрытие pн 6.8кН/м2
Район строительства г.Одесса
Характер грунта γ 1800кг/м3
Φ 34º
Характеристики материалов монолитного варианта:
бетон класса раб.арматура класса
Плиты С20/25 S500 (проволока)
второстепенной балки С20/25 S500
Колонны С20/25 S500
Фундамента С20/25 S500
Тип здания гражданское
Размер здания в плане А×Б 22×86м
Количество этажей n1 5
Высота этажа H1 3,5м
Нормативная временная нагрузка на перекрытие pн 6.8кН/м2
Район строительства г. Одесса
Характеристики материалов сборного варианта:
бетон класса раб. арматура класса
плиты перекрытия С20/25 S500
ригеля С20/25 S500
колонны С16/20 S500
фундаментов С12/15 S500
Чертежи выполнены на форматах А1

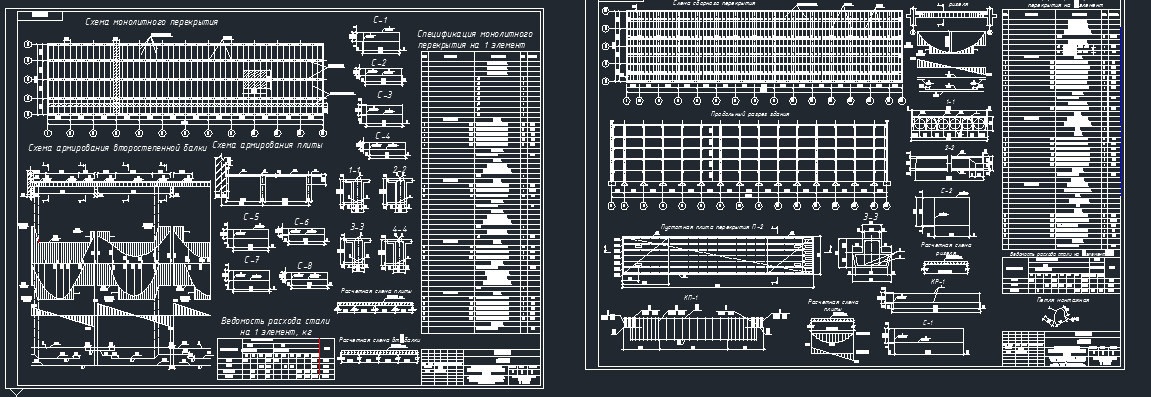

Схема монтажного перекрытия. Спецификация монолитного перекрытия на 1 элемент. Расчетные схемы колонны, второстепенной балки, плиты. Схемы армирования плиты. Эпюра материалов второстепенной балки.Схема сборного перекрытия. Продольный разрез здания. Спецификация сборного перекрытия на 1 элемент. Расчетная схема плиты. Схемы армирования пустотной плиты перекрытия и ригеля.

Состав: Схема монтажного перекрытия. Спецификация монолитного перекрытия на 1 элемент. Расчетные схемы колонны, второстепенной балки, плиты. Схемы армирования плиты. Эпюра материалов второстепенной балки.Схема сборного перекрытия. Продольный разрез здания. Спецификация сборного перекрытия на 1 элемент. Расчетная схема плиты. Схемы армирования пустотной плиты перекрытия и ригеля. ПЗ. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Ребристое перекрытие многоэтажных промышленных и гражданских зданий

!!!1.doc
Содержание курсового.doc
Титульник.doc
Чертежи в записку (готово)_recover.dwg
