Ребристое перекрытие многоэтажного гражданского здания

Белорусско-Российский университет
Кафедра "Строительные конструкции зданий и сооружений"
дисциплина "Железобетонные и каменные конструкции"
Курсовая работа на тему: "Ребристое перекрытие многоэтажного гражданского здания"
Могилев 2018

Исходные данные:
размеры в осях: 74х23,2м
Район строительства: г. Шклов
Материал:
-для монолитных элементов бетон класса С20/25, арматура класса S500
-для сборной плиты перекрытия бетон класса С25/30, арматура S500
-для сборного ригеля бетон класса С30/37, арматура S500
Содержание:
Введение
1 Расчет и конструирование балочной плиты перекрытия
2 Расчет и конструирование монолитной железобетонной плиты
3 Расчет второстепенной балки
4 Расчет и конструирование монолитной железобетонной плиты
5 Расчет и конструирование монолитного центрально нагруженного фундамента
6 Расет и конструирование сборной многопустотной плиты перекрытия
7 Расчет и конструирование ригеля с подрезкой
8 Расчет стыка колонн
Список используемой литературы

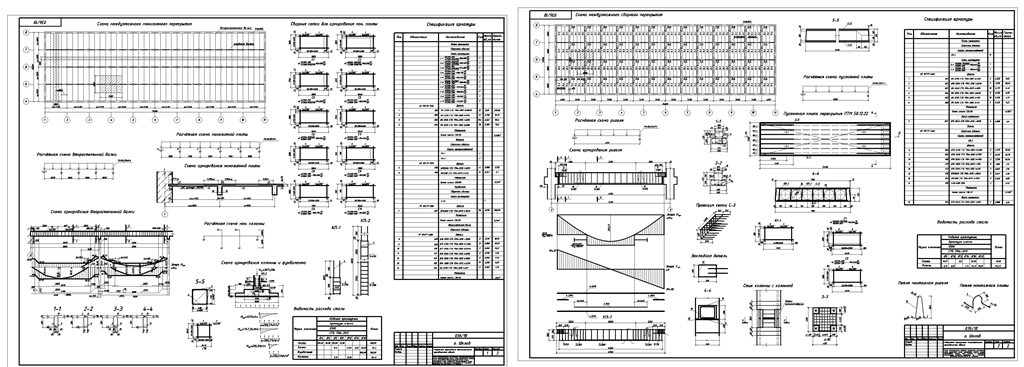

Графическая часть содержит: схемы многоэтажного монолитного и сборного перекрытия; расчетные схемы перекрытия, второстепенной балки, колонны, фундамента, пустотной плиты, ригеля; эпюры материалов второстепенной балки и ригеля; узел стыт колонны с колонной; спецификации сборного и монолитного перекрытия;

Содержание
Введение 5
1 Расчёт и конструирование балочной плиты монолитного перекрытия 6
1.1Компановка монолитного перекрытия и выбор экономичного варианта 6
1.2 Определение предварительных размеров поперечных сечений элементов для выбранного варианта перекрытия 9
2 Расчёт и конструирование монолитной железобетонной плиты 11
2.1 Определение расчётных моментов 11
2.2 Подсчёт нагрузок на плиту 11
2.3 Определение внутренних усилий в плите 12
2.4 Определение высоты сечения плиты 14
2.5 Подбор сечения арматуры 16
2.6 Конструирование плиты 19
3 Расчёт второстепенной балки 25
3.1Определение расчётных пролётов 25
3.2 Подсчёт нагрузок на второстепенную балку 25
3.3 Определение внутренних усилий во второстепенной балке 26
3.4 Определение размеров сечения во второстепенной балке 27
3.5 Подбор сечения арматуры 29
3.6 Расчёт наклонных сечений 33
3.7 Построение эпюры материалов 36
3.8 Определение длины анкеровки обрываемых стержней 38
4 Расчёт и конструирование монолитной железобетонной колонны 41
4.1 Определение действующих нагрузок и усилий 41
4.2 Конструирование поперечной арматуры колонны 48
4.3 Определение длины анкеровки рабочих стержней 48
5 Расчёт центрально нагруженного монолитного фундамента 50
5.1 Определение размеров подошвы фундамента 50
5.2 Расчёт тела фундамента на прочность 53
5.3 Расчёт прочности фундамента на продавливания 55
5.4 Проверка нижней ступени на действие поперечной силы 56
6 Расчёт и конструирование сборной многопустотной плиты перекрытия 58
6.1 Расчёт нагрузки, действующей на плиту 58
6.2 Определение усилий, возникающих в сечение плиты от действия внешней нагрузки 59
6.3 Расчёт прочности нормальных сечений 60
6.4 Расчёт прочности сечений, наклонных к продольной оси плиты 63
6.5 Определение геометрических характеристик приведенного сечения 64
6.6 Расчёт по образованию трещин 65
6.7 Расчёт плиты по деформациям 66
7 Расчёт и конструирование ригеля с подрезкой 68
7.1 Расчёт нагрузок действующих на ригель 68
7.2 Определение усилий, возникающих в сечениях ригеля от действия внешней нагрузки 68
7.3 Расчёт прочности нормальных сечений ригеля 69
7.4 Расчёт прочности сечений, наклонных к продольной оси ригеля 70
7.5 Расчёт подрезки ригеля 70
7.6 Определение площади продольной арматуры в подрезке 72
7.7 Расчёт полки ригеля 73
7.8 Построение эпюры материалов 74
8 Расчёт стыка колонн 75
Список используемой литературы 79

Состав: Схемы монолитного и сборного перекрытия, расчетные схемы перекрытия, второстепенной балки, ригеля, колонны, фундамента, эпюры материалов второстепенной балки и ригеля. стык колонны с колонной Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Ребристое перекрытие многоэтажного гражданского здания

ЖБК .dwg
содержание.docx
жбк света.docx
