Ребристые перекрытия многоэтажных промышленных и гражданских зданий

Белорусско-Российский университет
Кафедра СКЗС
Курсовой проект по дисциплине "ЖБК"
На тему: "Ребристое перекрытие многоэтажных гражданских и промышленных зданий"
Могилев 2011

Тип здания Гражданское
Размер здания в плане А×Б 21х49м
Количество этажей n1 4
Высота этажа H1 3,7м
Нормативная временная нагрузка на перекрытие pн 4,7 кН/м2
Район строительства г. Орша.
Характер грунта γ 1,69 кг/см3
φ 24,5º
Характеристики материалов монолитного варианта:
бетон класса раб. арматура класса
плиты С12/15 S500
второстепенной балки С12/15 S500
колонны С20/25 S500
фундамента С20/25 S500
Тип здания – промышленное; размер здания в осях А х Б = 21х49м; ко-личество этажей n1 = 4; высота этажа H1 = 3,7 м; нормативная временная нагрузка на перекрытие pн = 4,75кН/м2; район строительства - г.Орша; снеговая нагрузка So = 1,2кН/м2; класс бетона: плиты – С16/20; ригеля – С20/25; класс рабочей арматуры плиты S500 , ригеля – S500.
Чертежи выполнены на форматах А1.

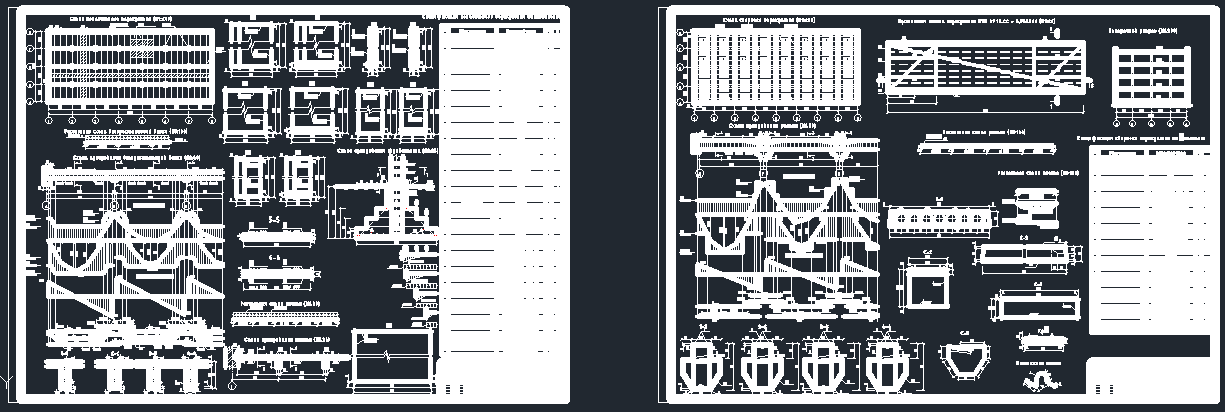

Схема монтажного перекрытия. Спецификация монолитного перекрытия на 1 элемент. Расчетные второстепенной балки, плиты. Схемы армирования плиты, фундамента. Эпюра материалов второстепенной балки. Схема монтажного перекрытия. Спецификация сборного перекрытия на 1 элемент. Расчетные схемы ригеля, плиты. Схемы армирования плиты. Эпюра материалов ригеля.

Состав: Схема монтажного перекрытия. Спецификация монолитного перекрытия на 1 элемент. Расчетные второстепенной балки, плиты. Схемы армирования плиты, фундамента. Эпюра материалов второстепенной балки. Схема монтажного перекрытия. Спецификация сборного перекрытия на 1 элемент. Расчетные схемы ригеля, плиты. Схемы армирования плиты. Эпюра материалов ригеля. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Ребристые перекрытия многоэтажных промышленных и гражданских зданий

4.1.dwg
ЗАПИСКА жбк ..doc
курсовой ЖБК Леша.doc
Содержание курсового.doc
титульник жбк.docx
