МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
(ДГТУ)
Факультет «Промышленное и гражданское строительство»
Кафедра «Железобетонные и каменные конструкции»
Курсовой проект по дисциплине «Железобетонные конструкции»

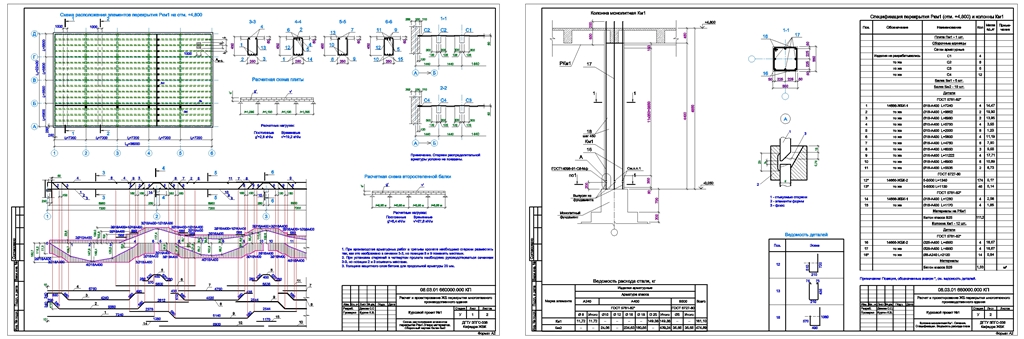

на тему: «Расчет и проектирование железобетонного перекрытия»
Исходные данные для курсового проекта: Вариант Д-6
1. Длина здания – 36 м, ширина – 22,4 м.
2. Сетка колонн l1хl2=5,6 х 7,2 м.
3. Количество этажей n=6.
4. Высота этажа Нэт=4,8 м.
5. Место строительства г. Чита. Снеговой район -I.
6. Нормативная временная нагрузка Vn= 16 кН/м .
7. Бетон тяжелый класса В25.
8. Нагрузка от веса конструкций пола, кН/м gn= 0,9 кН/м
9. Арматура горячекатаная класса по прочности на растяжение А400
Плита армируется проволочной арматурой класса B500. Длительно действующая часть времен-ной нагрузки составляет 9.6 кН/м . Коэффициент надежности по ответственности yn=1. Зда¬ние промышленное, отапливаемое; влажность воздуха окружающей среды и внутреннего воз¬духа помещений - менее 75%. Стены кирпичные 1-й группы кладки толщиной t=51 см.
Содержание:
1. Исходные данные 3
2. Компоновка монолитного ребристого перекрытия с балочными плитами 3-4
3. Предварительные размеры поперечного сечения элементов. 4
4. Плита.
4.1. Статический расчёт. 5
4.2 Подбор продольной арматуры. 5-6
4.3. Подбор поперечной арматуры. 6
4.4. Конструирование сварных сеток плиты. 6-7
4.5. Проверка анкеровки продольных растянутых стержней, заводимых за грань свободной опоры. 7
5. Второстепенная балка
5.1. Статический расчет. 8-9
5.2. Уточнение размеров поперечного сечения. 9
5.3. Подбор продольной арматуры. 10-11
5.4. Подбор поперечной арматуры. 11-13
5.5 Проверка анкеровки продольной растянутой арматуры на свободной опоре. 13
5.6. Эпюра материалов (арматуры). 13-15
5.7 Определение расстояния от точки теоретического обрыва до торца обрываемого стержня. 15-17
6.Расчет колонны 17
6.1.Вычисление нагрузок. 17-18
6.2.Подбор сечений. 18-19
Список использованной литературы: 23
