Курсовой проект на тему: "Железобетонные конструкции одноэтажного промышленного здания с мостовыми кранами"

Казанский Государственный Архитектурно-строительный университет
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Железобетонные конструкции одноэтажного промышленного здания с мостовыми кранами"
Казань 2020

Исходные данные для выполнения проекта:
1. Шаг колонн в продольном направлении, 12 м
2. Число пролетов в продольном направлении, 8 м
3. Число пролетов в поперечном направлении, 2 м
4. Высота до низа стропильной конструкции, 11,4 м
5. Тип стропильной конструкции, пролет: ФБ 24
6. Грузоподъемность и режим работы крана, 10,8 т
7. Тип конструкции кровли - 4
8. Класс бетона колонн - В30
9. Класс бетона ферм - В40
10. Класс ненапрягаемой арматуры - А400
11. Класс ПН арматуры - К1500
12. Тип и толщина стеновых панелей - ПСЯ-300
13. Проектируемая колонна по оси - Б
14. Номер расчетного сечения колонны: 3-3
15. Район строительства - Тюмень
16. Тип местности - С
17. Влажность окружающей среды - 60% 60%
18. Класс ответственности здания - I
Содержание
1. Компоновка поперечной рамы и определение нагрузок
1.1 Компоновка поперечной рамы
1.2 Определение постоянных и временных нагрузок на поперечную раму
1.2.1.Постоянные и временные нагрузки
1.2.2. Крановые нагрузки
1.2.3. Ветровая нагрузка
2.Статический расчет
3.Проектирование колонны.
4. Проектирование стропильных конструкций
4.1. Расчет элементов нижнего пояса фермы
4.2. Расчет элементов верхнего пояса фермы
4.3. Расчет стоек фермы
4.4. Расчет опорного узла
Список используемой литературы
Приложение

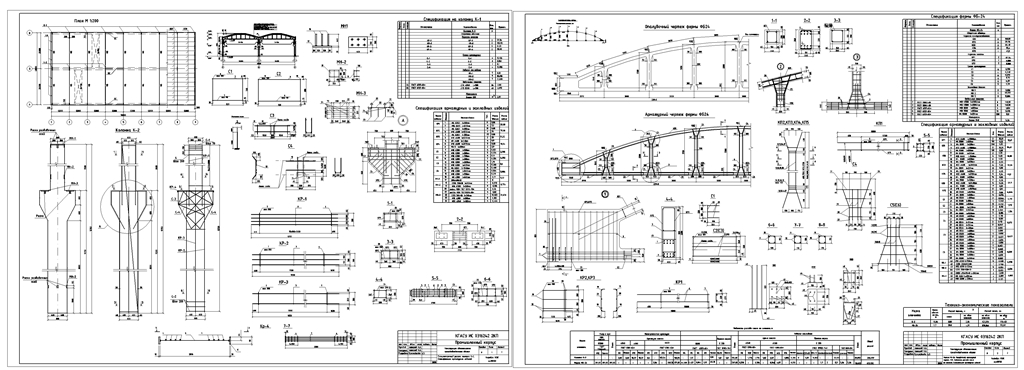

Состав: Лист 1: План здания, поперечный разрез здания, колонна К-1, спецификация арматурных изделий. Лист 2: Ферма ФБ-24, опалубочный и арматурный чертежи фермы, ТЭП, ведомость расхода стали на элемент, спецификация арматурных изделий. Пояснительная записка Язык документа

Софт: AutoCAD 2016

Файлы:
Чертежи А1.dwg
Пояснительная записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Alina52a
Дата: 2020-04-22
