МГСУ
Кафедра: Металлических и деревянных конструкций
Дисциплина: Металлические конструкции, включая сварку

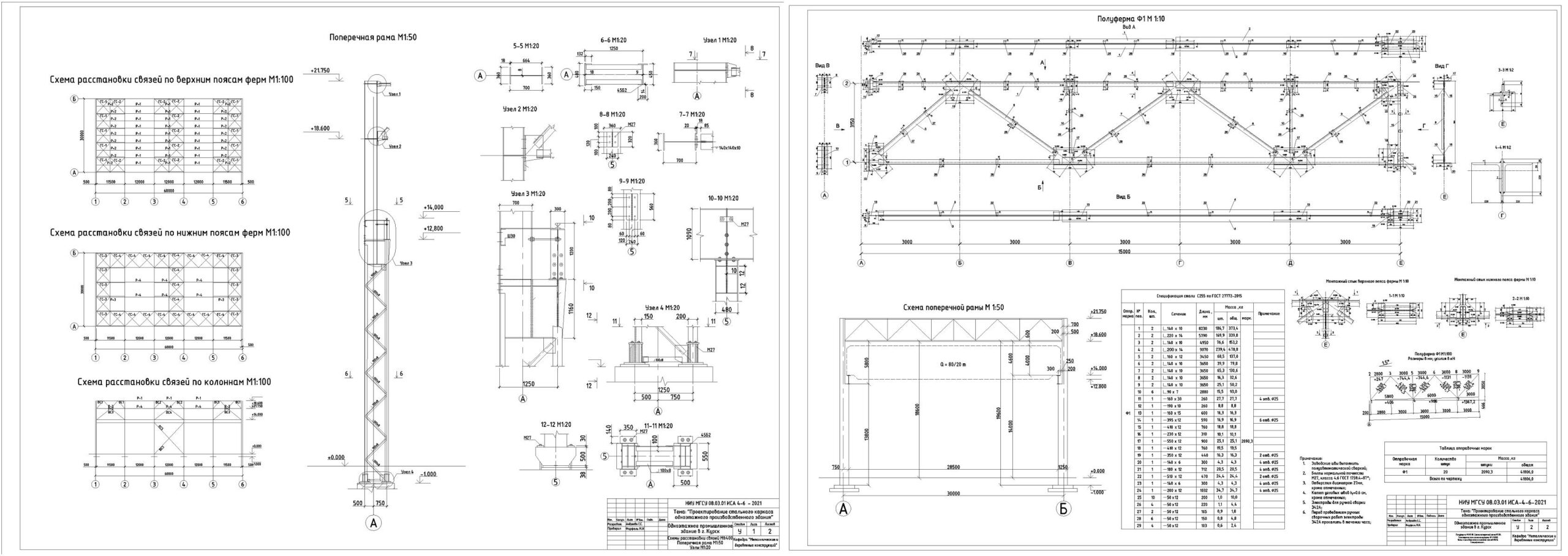

Тема проекта: «Проектирование и расчет конструкций одноэтажного промышленного здания»
Москва 2021
1. ИСХОДНЫЕ ДАННЫЕ
1) Место строительства: Курск
2) Наименование цеха: Сварочный
3) Режим работы мостовых кранов 5К
4) Грузоподъёмность мостовых кранов: 80 т
5) Отметка оголовка кранового рельса: 14 м
6) Пролет цеха: 30 м.
7) Длина цеха: 60 м
8) Шаг рам: 12 м
2. Содержание текстовой части (перечень подлежащих разработке вопросов): определение геометрических размеров поперечной рамы; расчет рамы на нагрузки, приложенные к ригелю и к колоннам; расчет и конструирование стропильной фермы; определение расчетных усилий в стержнях фермы; подбор сечений стержней фермы; расчет и конструирование колонны; подбор сечения верхней части колонны; подбор сечения нижней части колонны; расчет и конструирование узла сопряжения верхней и нижней части колонны; расчет и конструирование базы колонны; расчет узлов фермы.
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 5
1. ИСХОДНЫЕ ДАННЫЕ 6
2. КОМПОНОВКА КАРКАСА 6
2.1 Размещение колонн 6
2.2 Компоновка однопролетных поперечных рам 7
2.2.1 Определение вертикальных размеров 7
2.2.2 Определение горизонтальных размеров 8
2.2.3 Связи по колоннам 10
2.2.4 Связи по покрытию 10
2.3 Расчетная схема рамы 12
3. СБОР НАГРУЗОК НА ПОПЕРЕЧНУЮ РАМУ 13
3.1 Постоянные нагрузки 13
3.2 Снеговая нагрузка 15
3.3 Нагрузки от мостовых кранов 16
3.3.1 Вертикальные нагрузки от мостовых кранов 16
3.3.2 Горизонтальные нагрузки от мостовых кранов 17
3.4 Ветровые нагрузки 18
3.5 Статический расчет поперечной рамы 21
4. РАСЧЕТ СТРОПИЛЬНОЙ ФЕРМЫ 33
4.1 Исходные данные 33
4.2 Сбор нагрузки на ферму и определение усилий 33
4.2.1 Определение усилий от постоянной нагрузки 34
4.2.2 Определение усилий от снеговой нагрузки 36
4.2.3 Определение усилий от рамных моментов и распора 41
4.3 Подбор сечений стержней фермы 45
4.3.1 Сечения стержней из парных уголков 45
4.3.2 Расчет сварных швов, прикрепляющих раскосы к фасонкам 47
5. РАСЧЕТ УЗЛОВ ФЕРМЫ КАРКАСА ПРОИЗВОДСТВЕННОГО ЗДАНИЯ 48
5.1 Промежуточный узел фермы верхнего пояса 48
5.2 Промежуточный узел фермы нижнего пояса 50
5.3 Прикрепление верхнего пояса к колонне 52
5.4 Прикрепление нижнего пояса к колонне 54
6. РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛОННЫ. 57
6.1 Определение расчетных длин верхней и нижней частей колонны в плоскости и на плоскости рамы. 57
6.2 Подбор сечения верхней части колонны. 58
6.3 Подбор сечения нижней части колонны 63
6.4 Расчет и конструирование узла сопряжения верхней и нижней частей колонны 72
6.5 Расчет и конструирование базы колонны 75
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 79
