КОМПАС 3D 18

Проектирование одноэтажного промышленного здания.

«Уральский федеральный университет
имени первого Президента России Б.Н.Ельцина» - УрФУ
Строительный институт
Кафедра архитектуры
Екатеринбург 2017

Проектирование одноэтажного пятипролетного промышленного здания - объемно-планировочные решения, технологические решения,
архитекрурно-конструктивное решение, теплотехнический и световой расчеты.

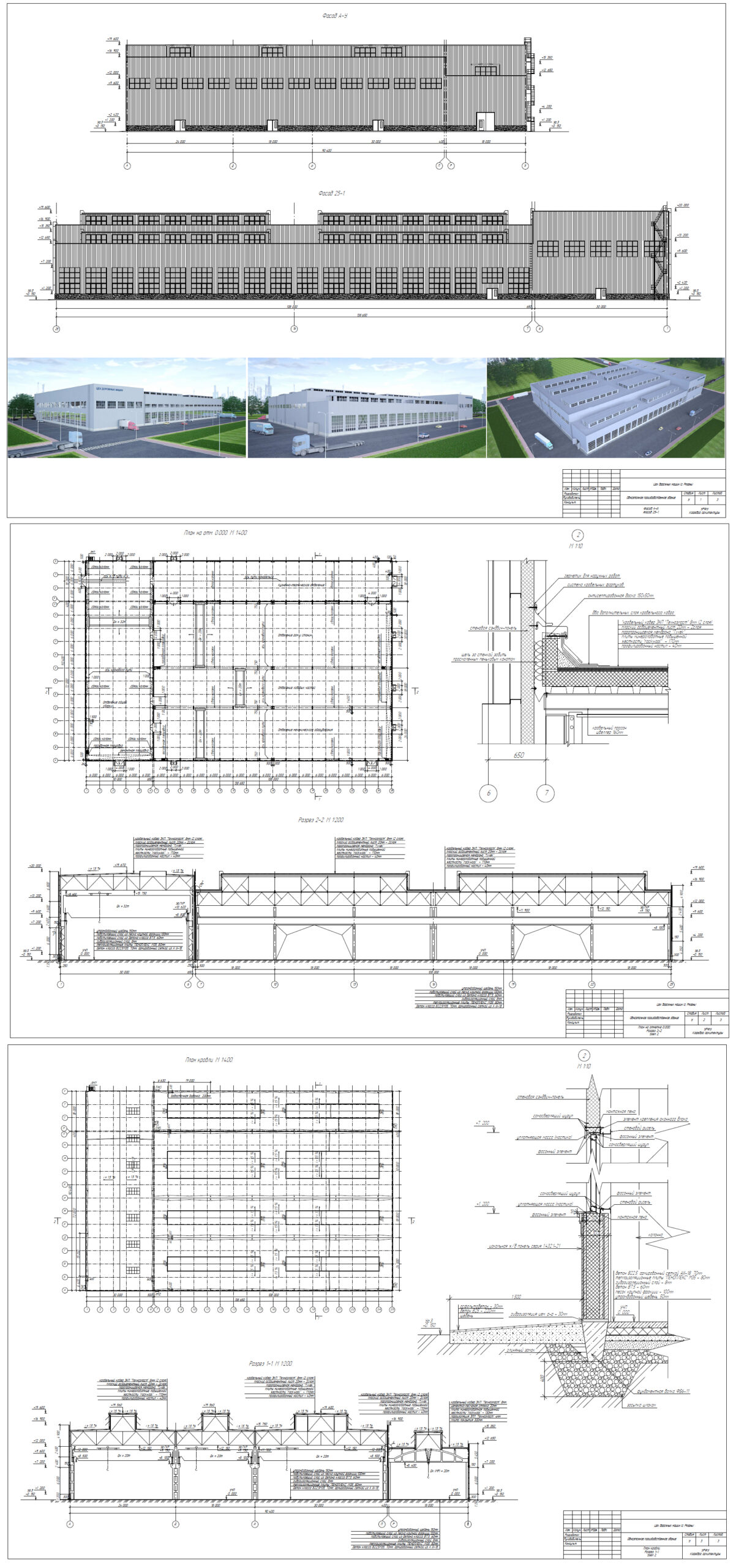

Графическая часть включает в себя три листа формата А1:
1.фасады и визуализация здания (3 ракурса);
2.план на отметке 0.000, продольный разрез, узел;
3. план кровли, поперечный разрез, узел .
Пояснительная записка (25 стр.) - расчеты, пояснения, приложения.

Здание состоит из пяти сблокированных отделений:

1 - отделение механического оборудования: В1=24м, L1=108м, H1=12м;

2 - отделение ходовых частей, В2=18м, L2=108м, H2=12м;

3 - отделение рам и станин, В3=30м, L3=108м, H3=12м;

4 - кузнечно-термическое отделение, В4=18м, L4=108м, H4=8,4м;

5 - отделение общей сборки, В5=30м, L5=90м, H5=15,6м;

Содержание:
1. Общие данные по проекту
2. Объемно-планировочные решения
3. Технологические решения
4. Архитектурно-конструктивное решение
5. Пожарная безопасность
6. Светотехнический расчет освещенности естественным светом
7. Расчет толщины теплоизоляционного слоя покрытия
8. Список литературы
9. Приложения:
Приложение А. Объемно-планировочное решение здания
Приложение Б. Расчет величины вставок в деформационных осадочных швах
Приложение В. Светотехнический расчет
Приложение Д. Расчет толщины теплоизоляционного слоя покрытия и наружного ограждения

Состав: Состав: Пояснительная записка - расчеты, пояснения, приложения; Графическая часть - три листа формата А1: 1.фасады и визуализация здания (3 ракурса); 2.план на отметке 0.000, продольный разрез, узел; 3. план кровли, поперечный разрез, узел. Язык документа

Софт: ArchiCAD 18

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование одноэтажного промышленного здания.

Просмотр файлов
Пром.pln
ПЗ.doc
