Одноэтажное промышленное здание с АБК

Чувашский государственный университет им. И.Н. Ульянова,
Строительный факультет
Курсовой проект по дисциплине: «‎Архитектура и дизайн среды»‎
На тему: «Промышленное здание с АБК»
Чебоксары 2017

Одноэтажное промышленное здание с АБК
Исходные данные.
1. Длина цеха - 90 м
2. Количество этажей -1
3. Пролеты основные (продольные) – 24+24м
торцевые (поперечные) – 18 м слева
4. Шаг колонн крайнего ряда – 6 м
Шаг колонн среднего ряда – 6 м
5. Высота этажа крайнего пролета – 13,2 м
Высота этажа среднего пролета – 13,2 м
6. Краны, грузоподъемностью (т) мостовые -
подвесные- 5
7. Верхнее освещение – светоаэрационный фонарь шириной 12 м
8. Конструктивное решение каркаса:
колонны – сборные железобетонные,
стропильная конструкция – железобетонная,
плиты покрытия, м – 1,5x6
9. Материалы и изделия наружных стен - железобетонные стеновые панели
10. Размеры проемов ворот – 3,6 х 3,6 м
11. АБК - 12х36 каркасная конструктивная система
12. Место строительства – г. Оренбург

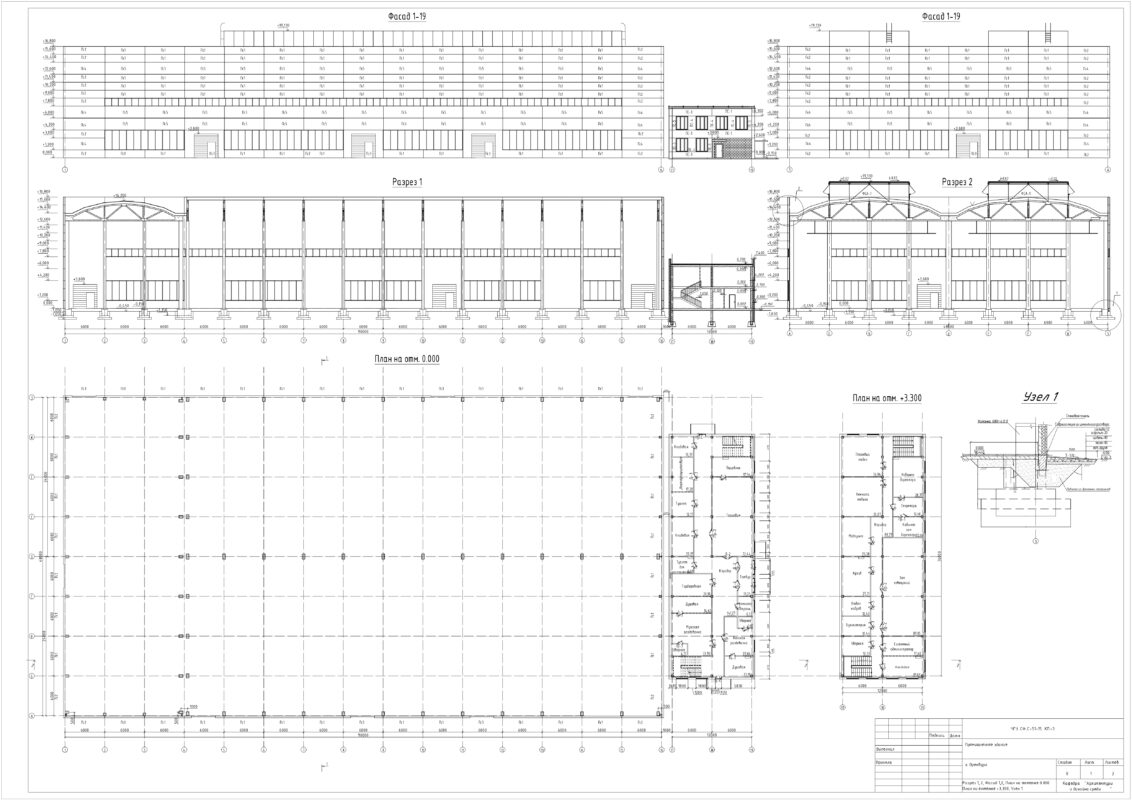

Графическая часть содержит 2 листа А1, 1 лист (планы, разрез, фасады, узлы), 2 лист (Схема элементов расположения каркаса, Схема расположения плит покрытия,фундаментов, План кровли, узлы
Пояснительная записка включает:
1. Исходные данные
2. Объёмно-планировочное решение
3. Конструктивное решение
4. Приложения
4.1. Теплотехнический расчет ограждающей конструкции стены для АБК
4.2. Теплотехнический расчет покрытия для АБК
4.3. Теплотехнический расчет ограждающей конструкции стены для производственного корпуса
4.4. Теплотехнический расчет покрытия для производственного корпуса
4.5. Светотехнический расчет для производственного корпуса
Список литературы

Состав: Промышленное здание, autocad, ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание с АБК

Новая папка (2)/
Новая папка (2)/Gotovaya.bak
Новая папка (2)/Gotovaya.dwg
Новая папка (2)/poyasnilka_3.docx
